Project #003

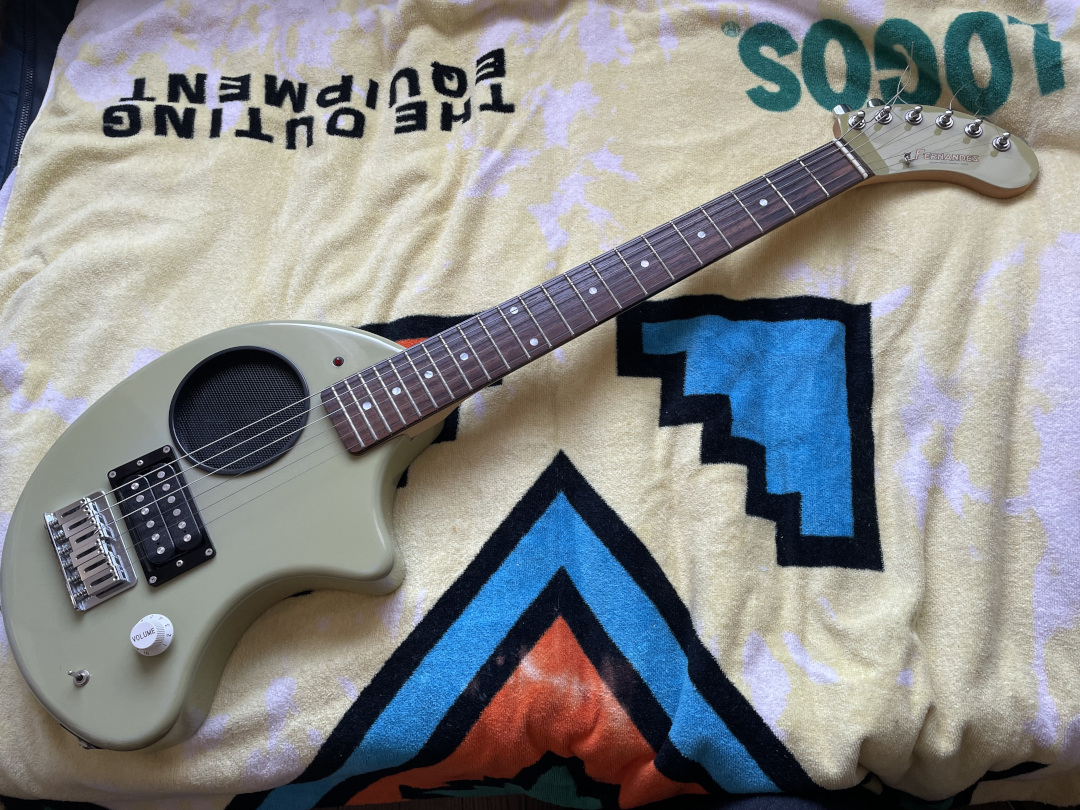

Zo-3 Guitar。
ポットが回らなくなったので交換します。

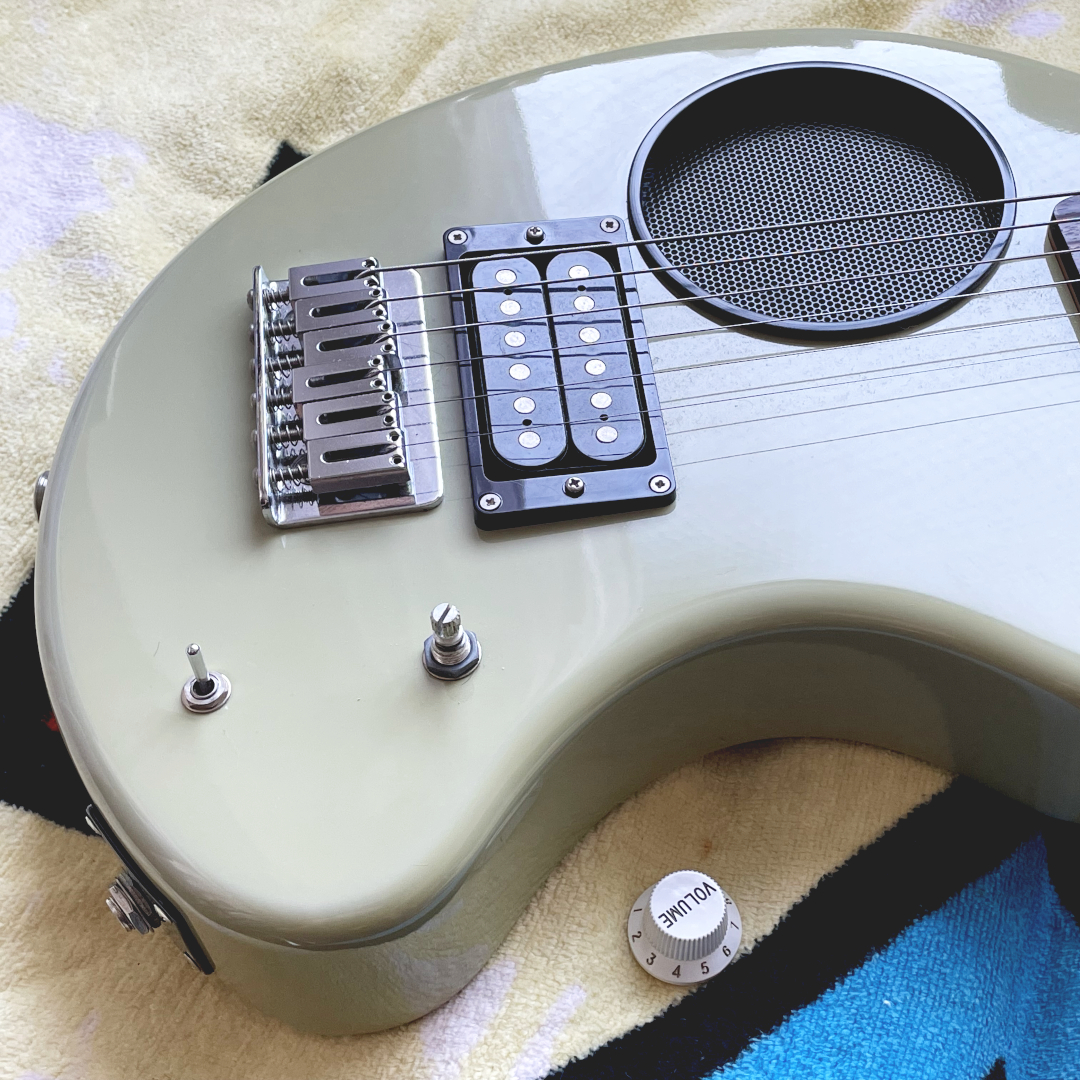

ノブを外します。
ただ単に引っこ抜くだけ。

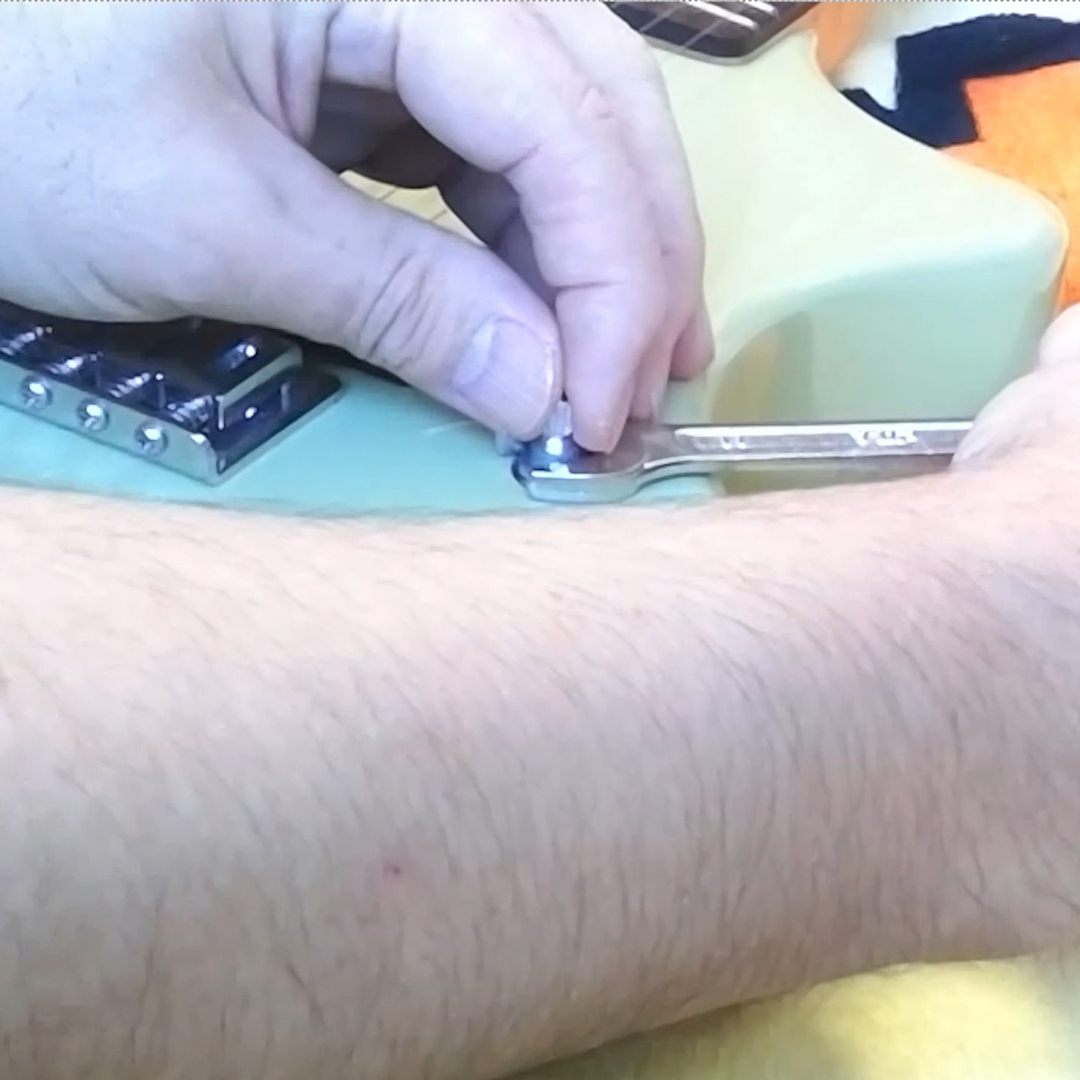

六角ナットをスパナで外します。

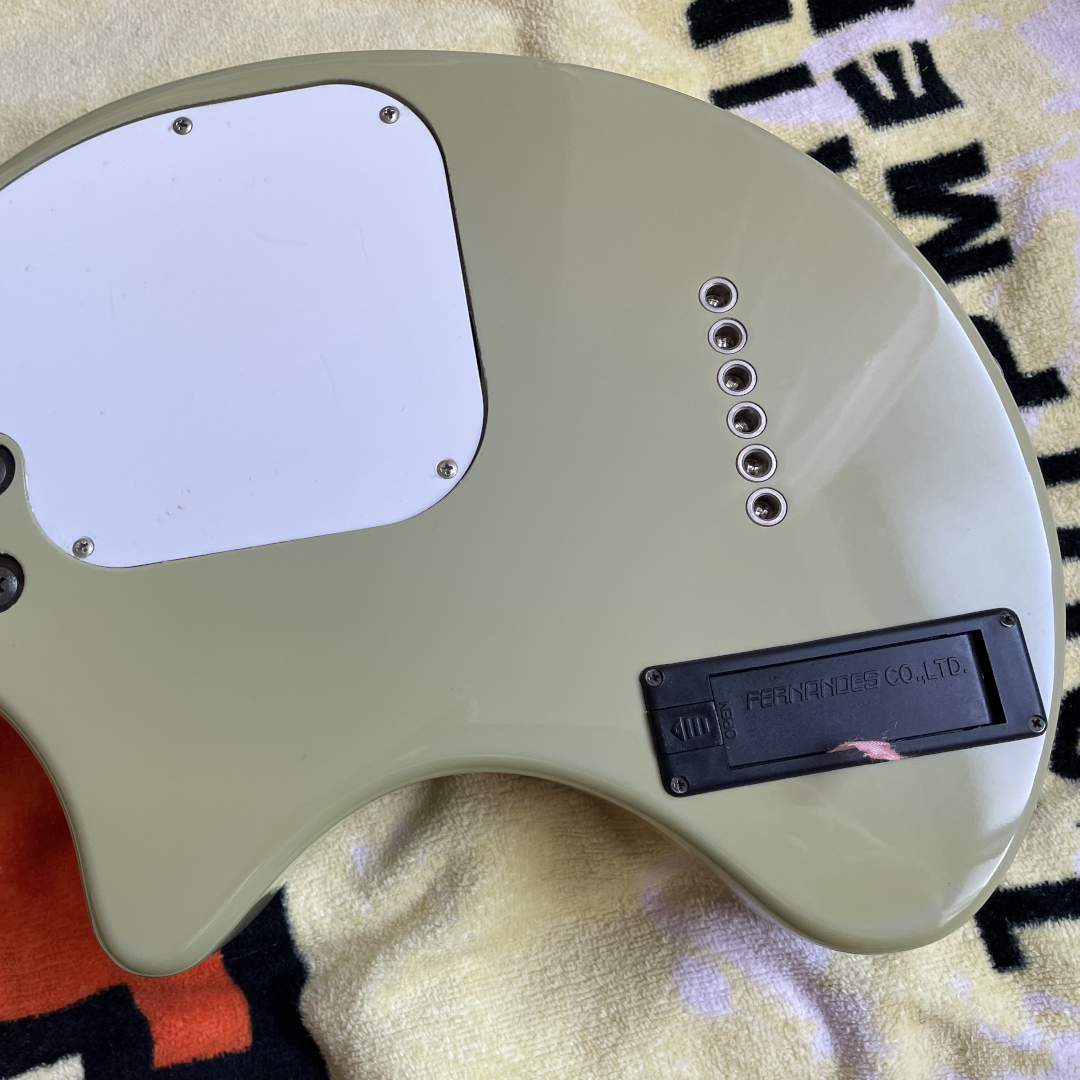

背面に移ります。
サーキットはこの電池ボックスの中にあります。

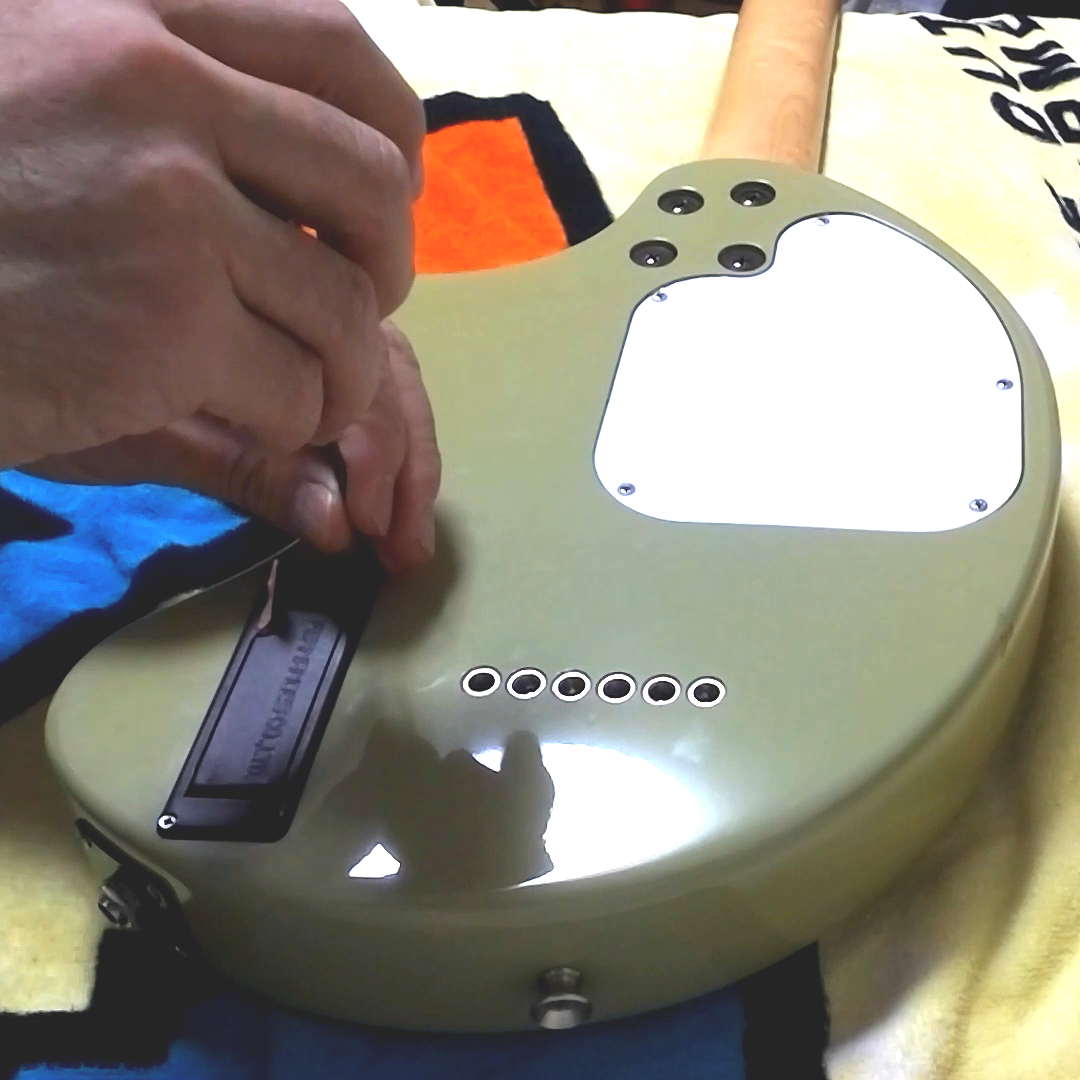

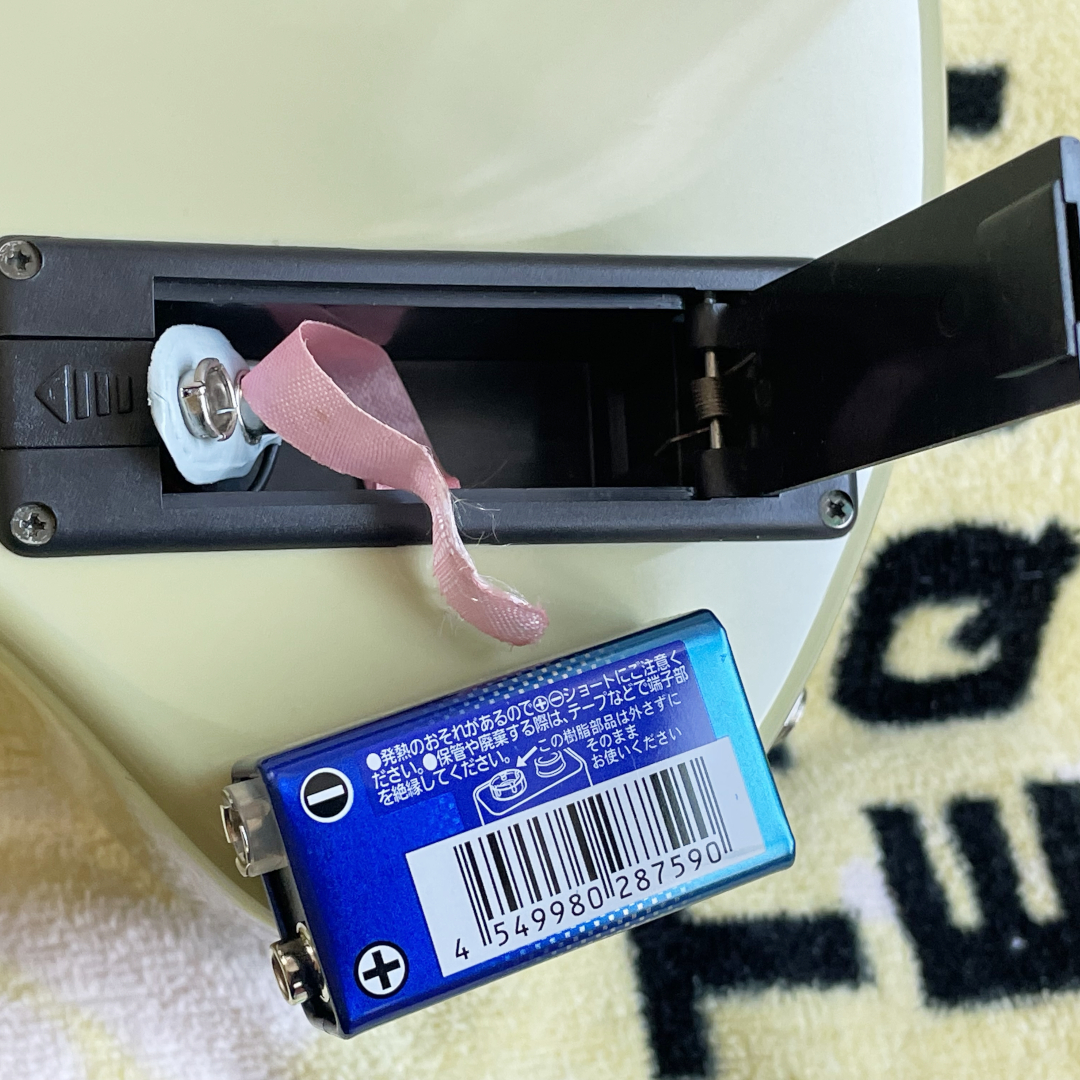

蓋を開けて電池を取り出します。

電池ボックスを固定しているネジを外します。

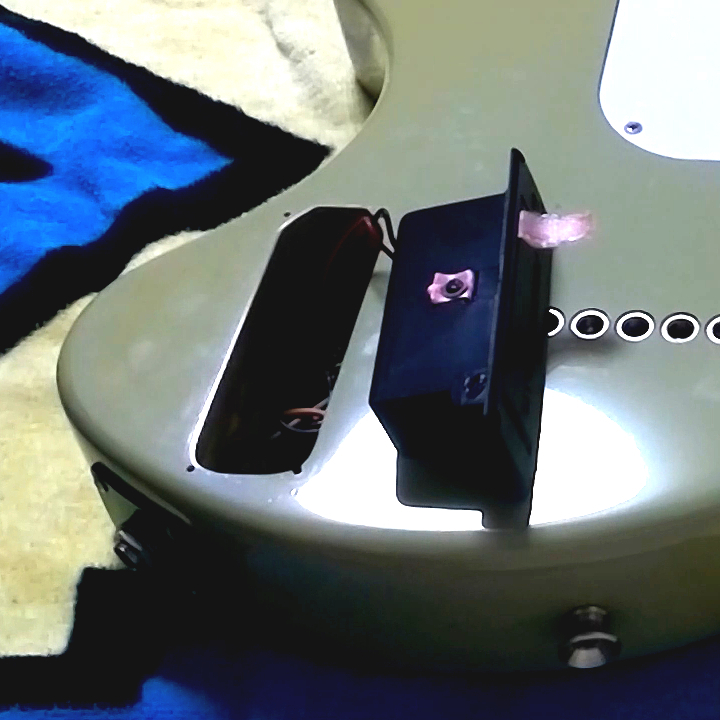

外しました。

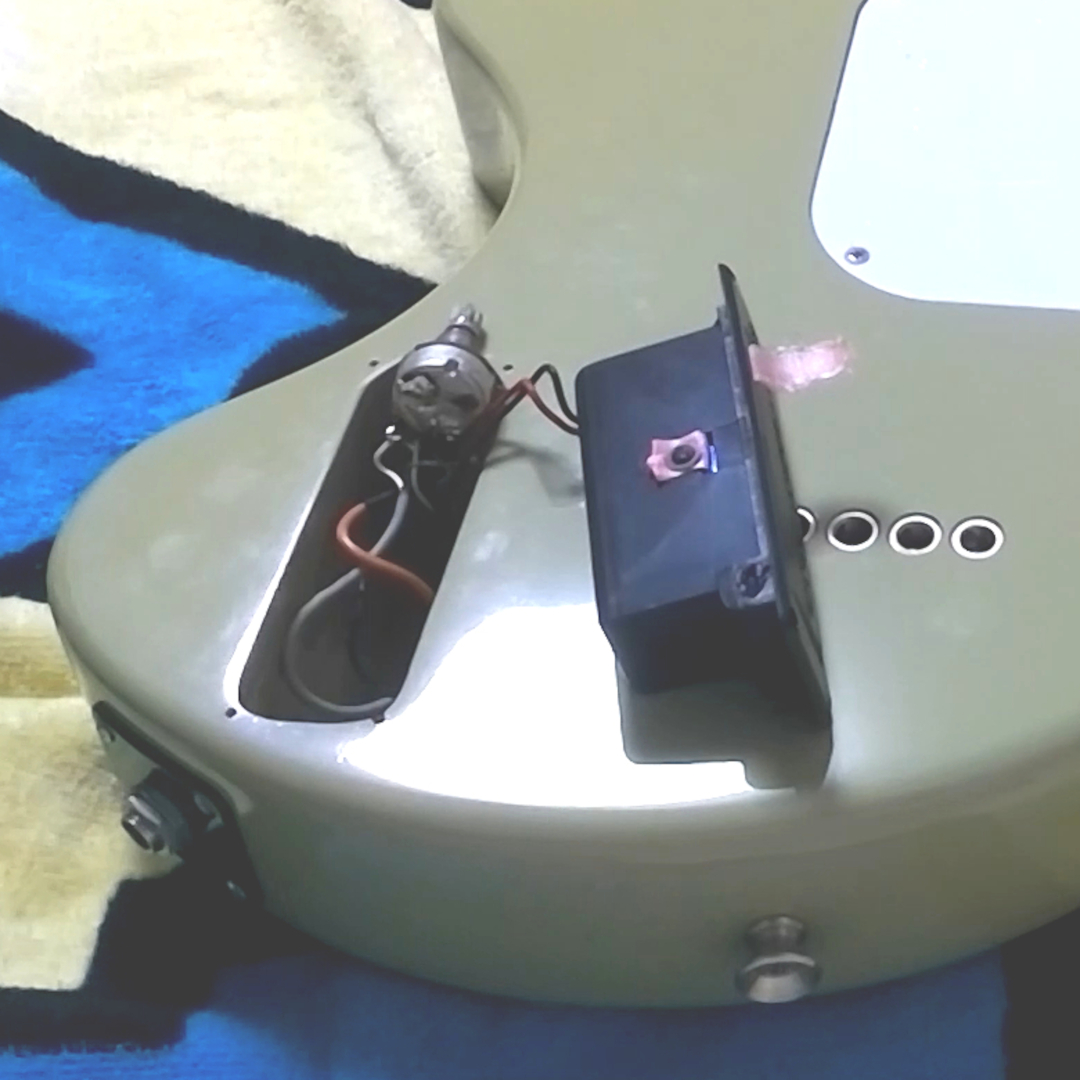

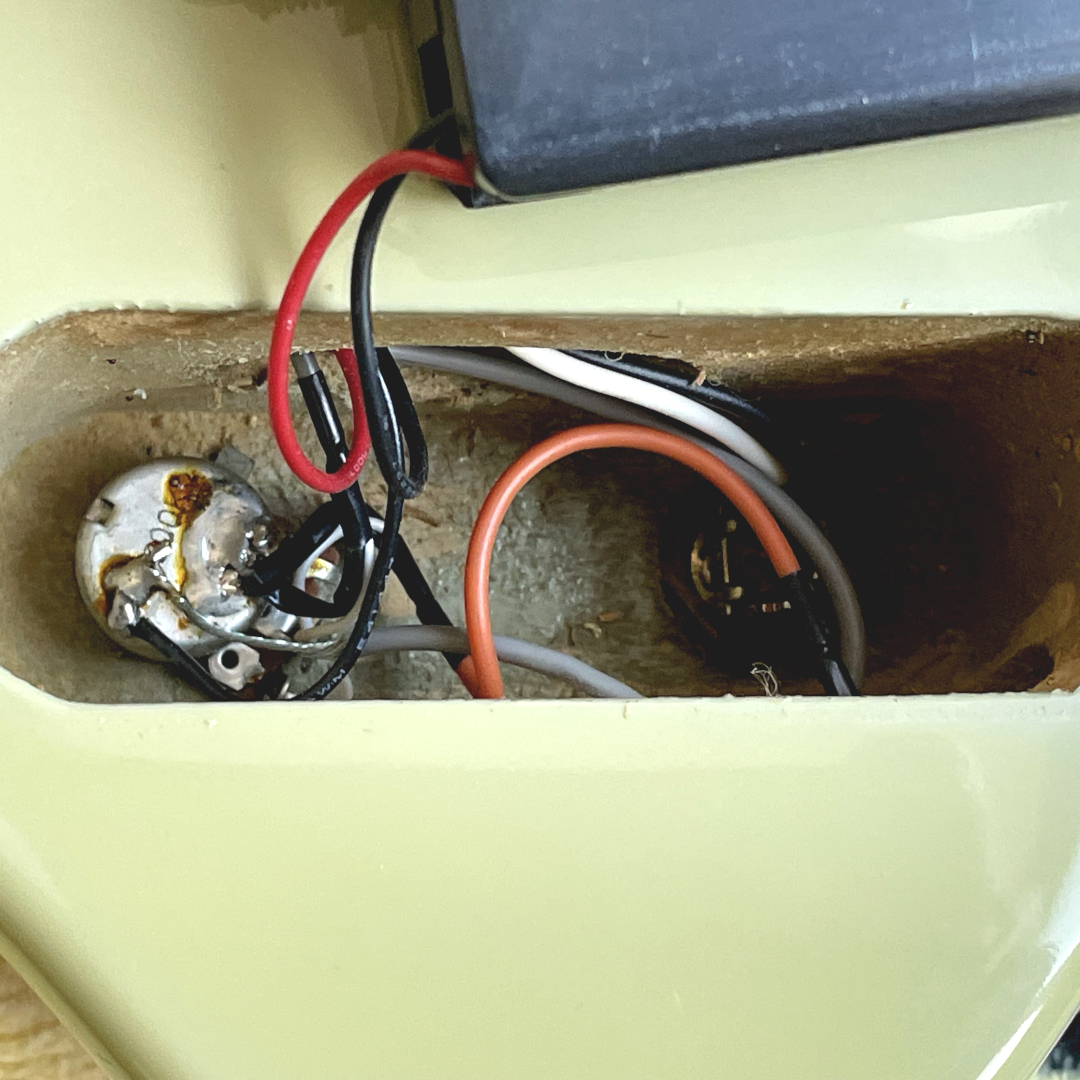

中を覗くとこうなっています。

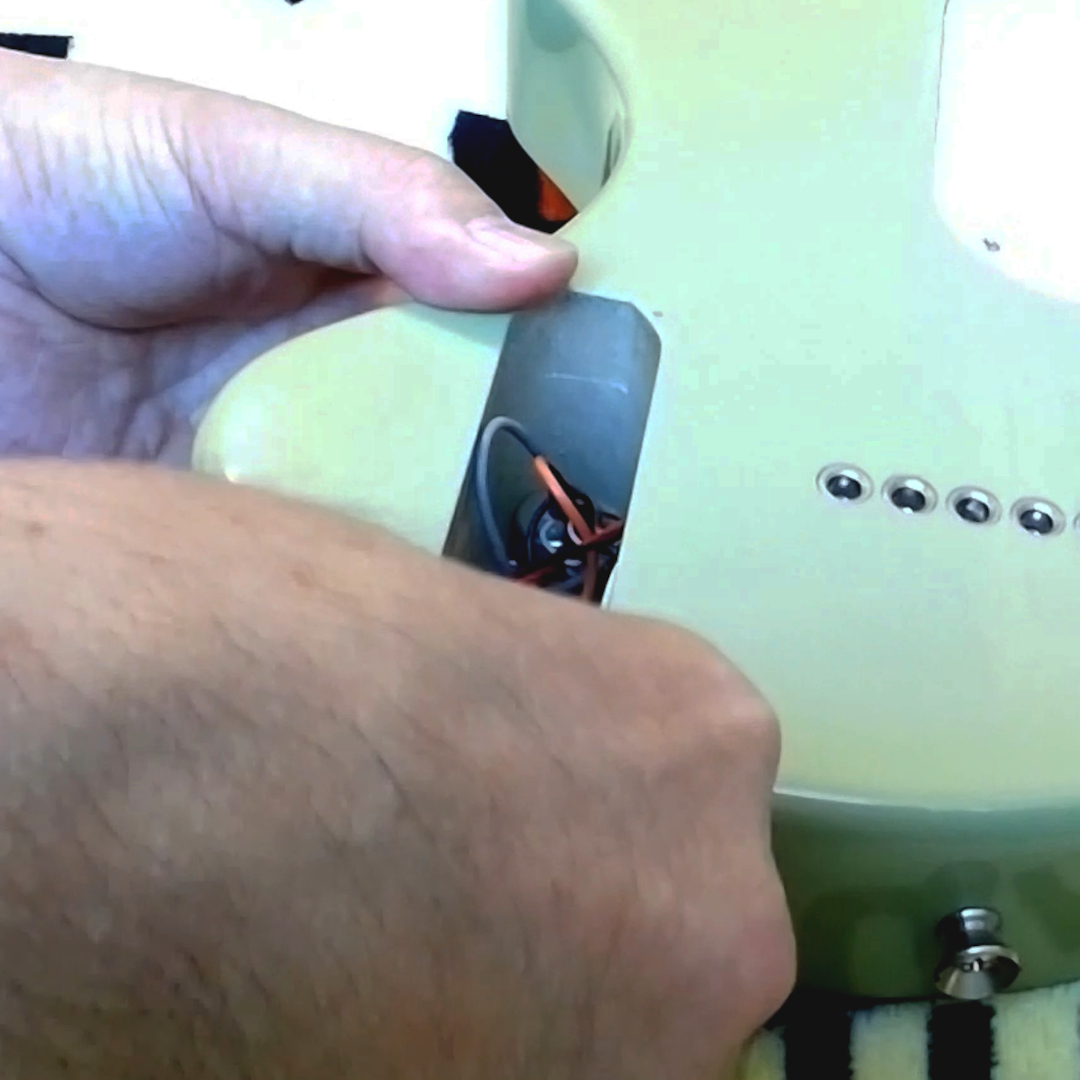

ポットを引っ張り出します。

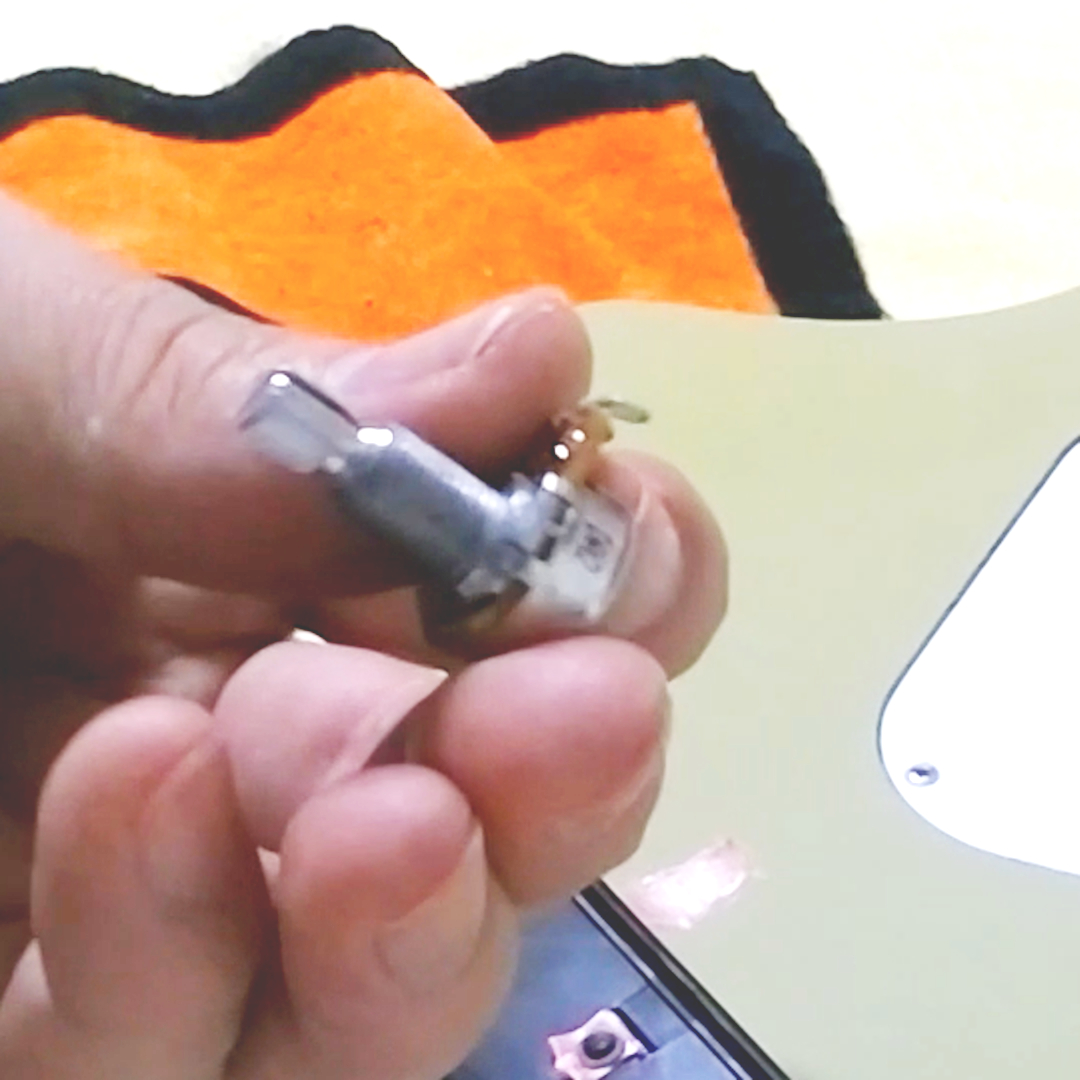

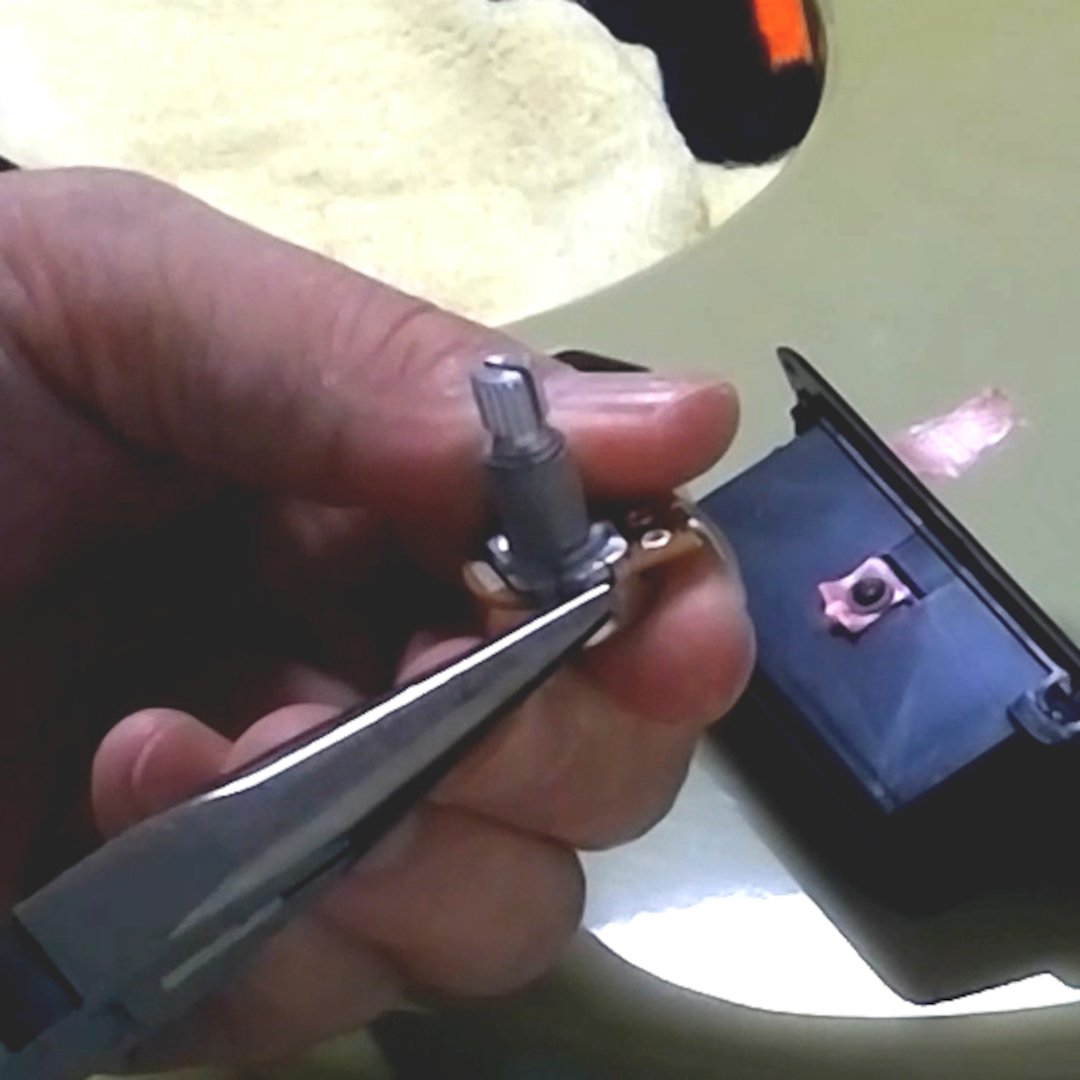

これは交換する新しいポットですが、回転防止用の出っ張りがあります。
今回は必要ないので取ってしまいます。

取れました。

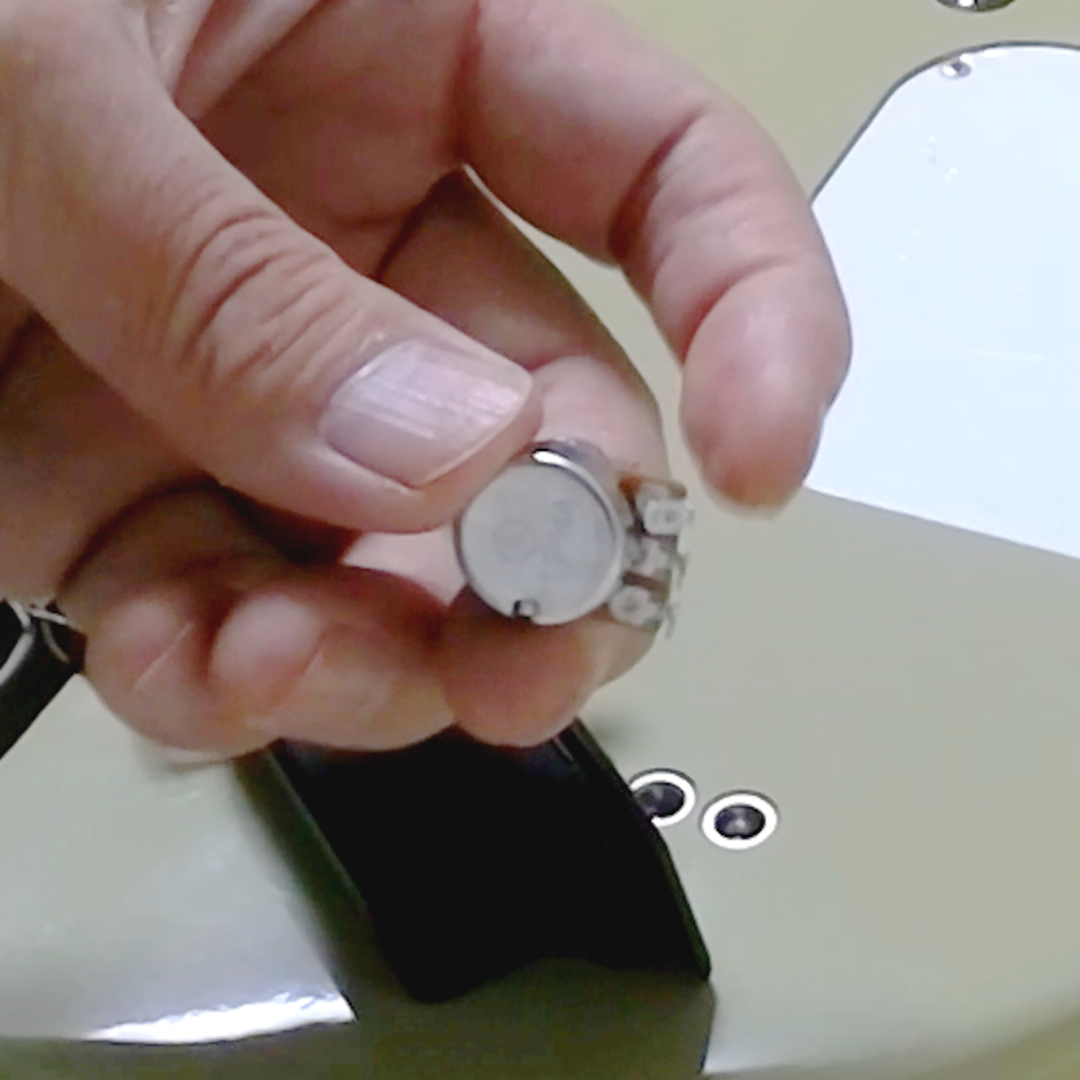

ポットの左側の端子はアースなので、軽く曲げておきましょう。

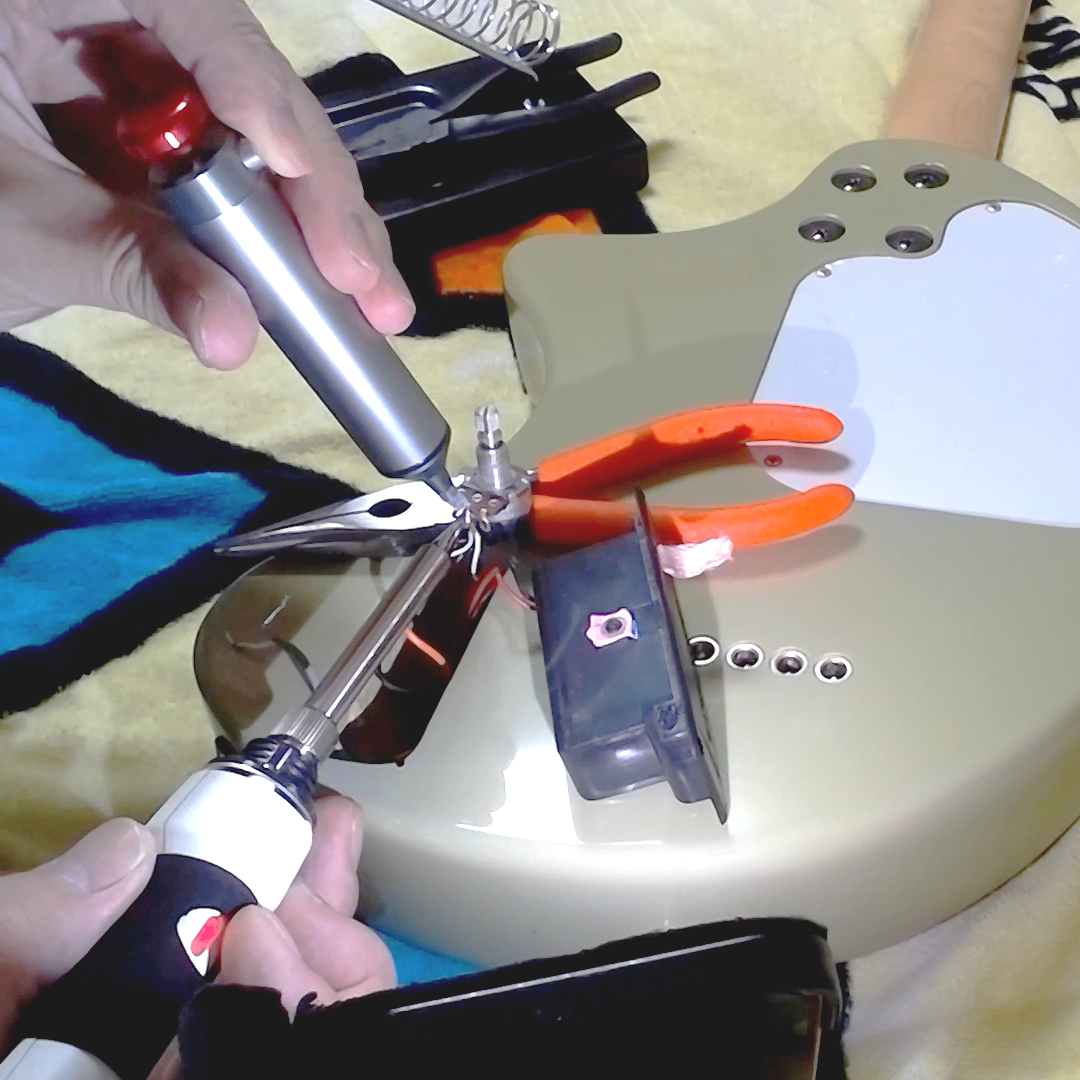

交換するポットに付いているケーブルのはんだ付けを取り外します。

はんだ吸取器で余分なはんだを吸取ります。

端子に付いているはんだも外します。

それでは新しいポットをはんだ付けしましょう。

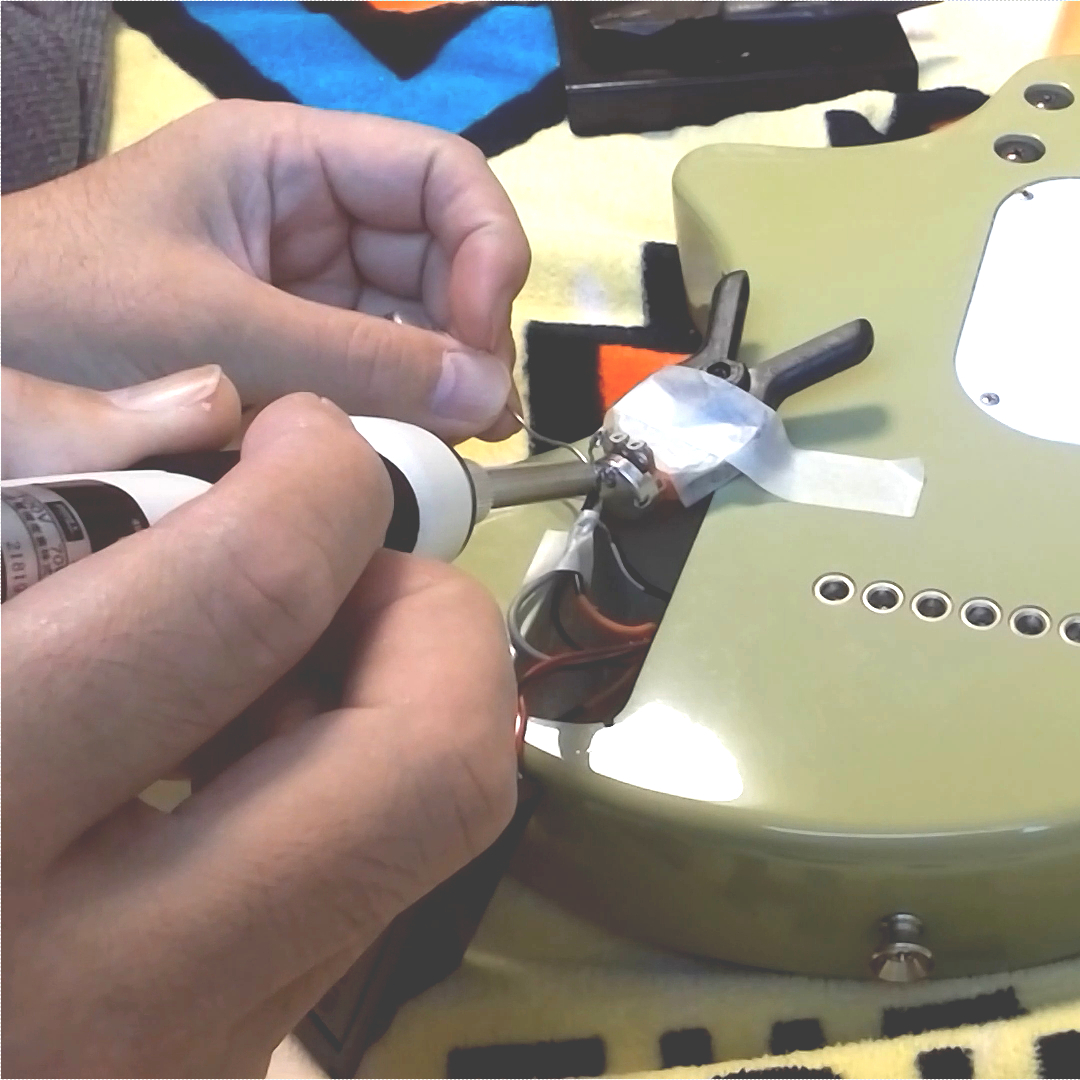

ポットとケーブルを仮固定してはんだ付けをします。
ここではアースを着けています。

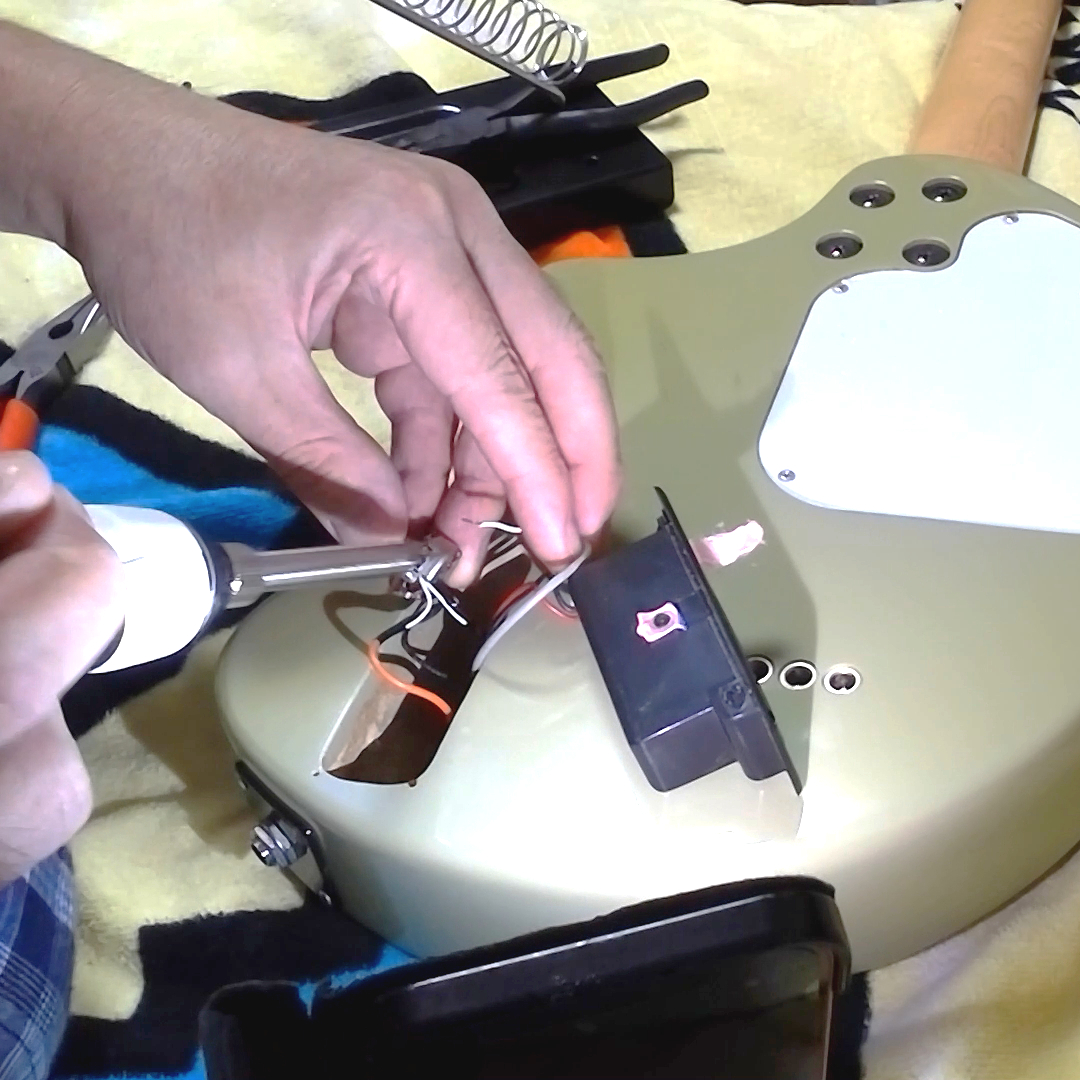

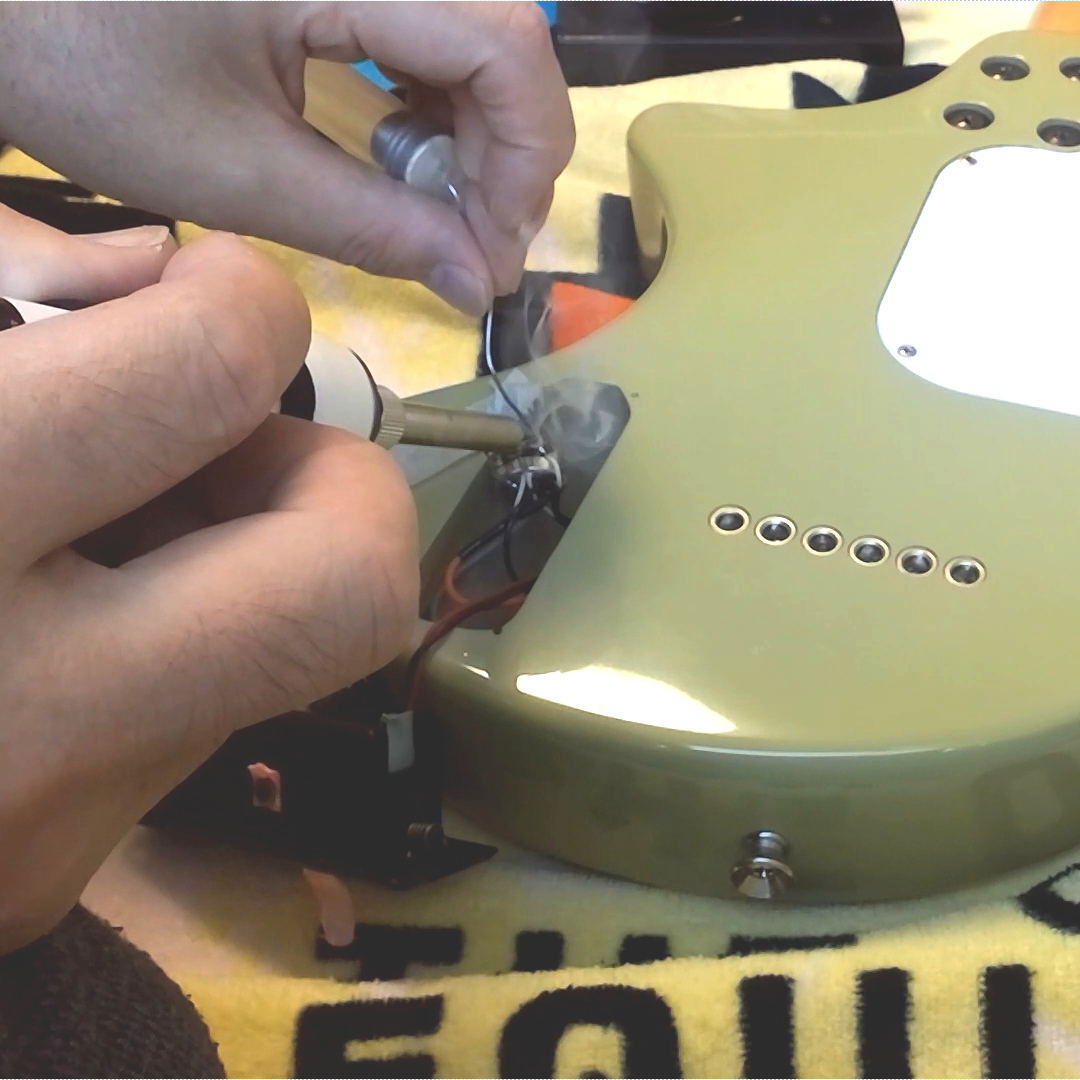

端子にケーブルをはんだ付けします。
ケーブルが短かったので宙に浮いた状態でやっています。

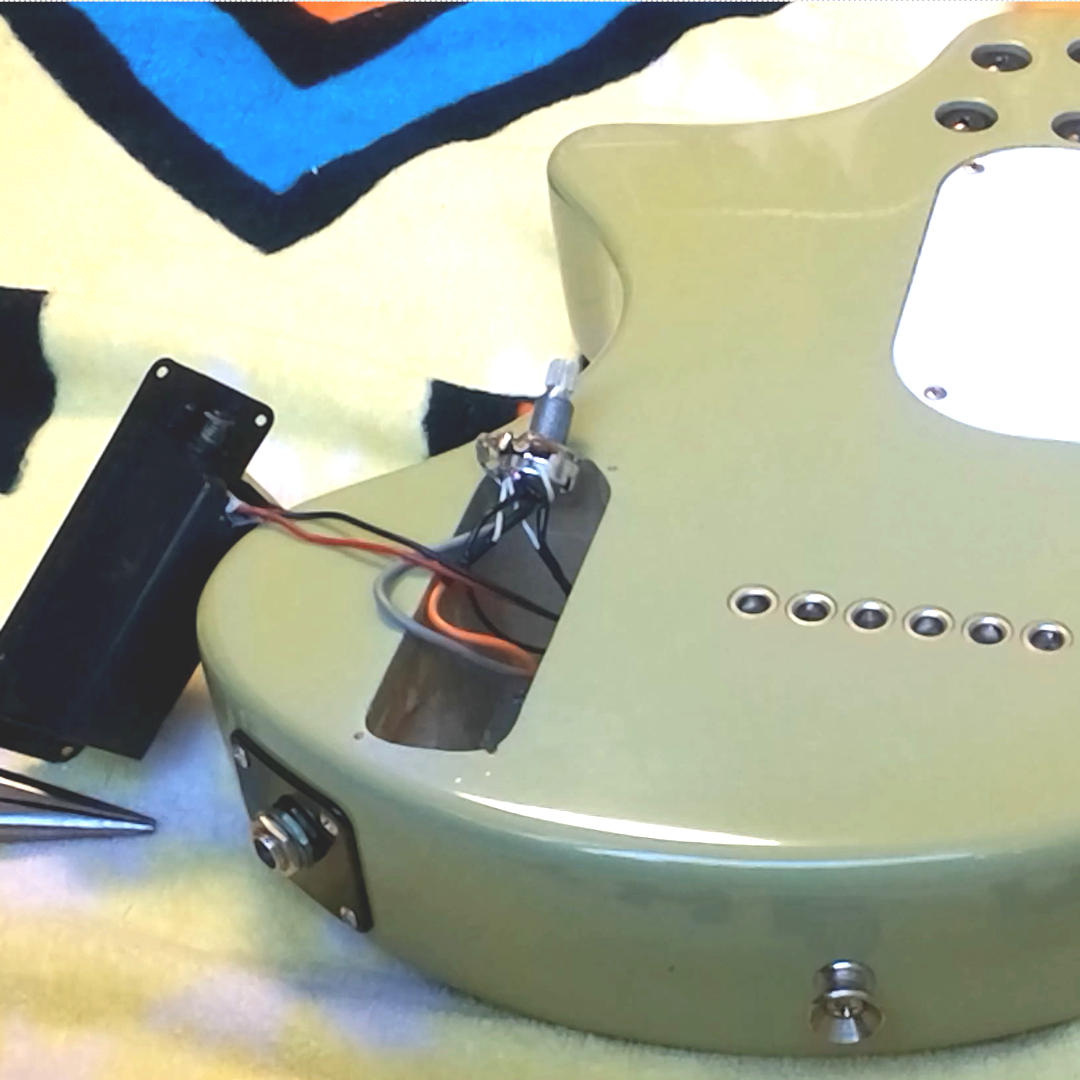

はんだ付けが全て完了しました。

ではこの状態で動作確認をしましょう。
Zo-3 はアンプとスピーカーが内蔵なので、何も繋がなくても動作確認ができます。

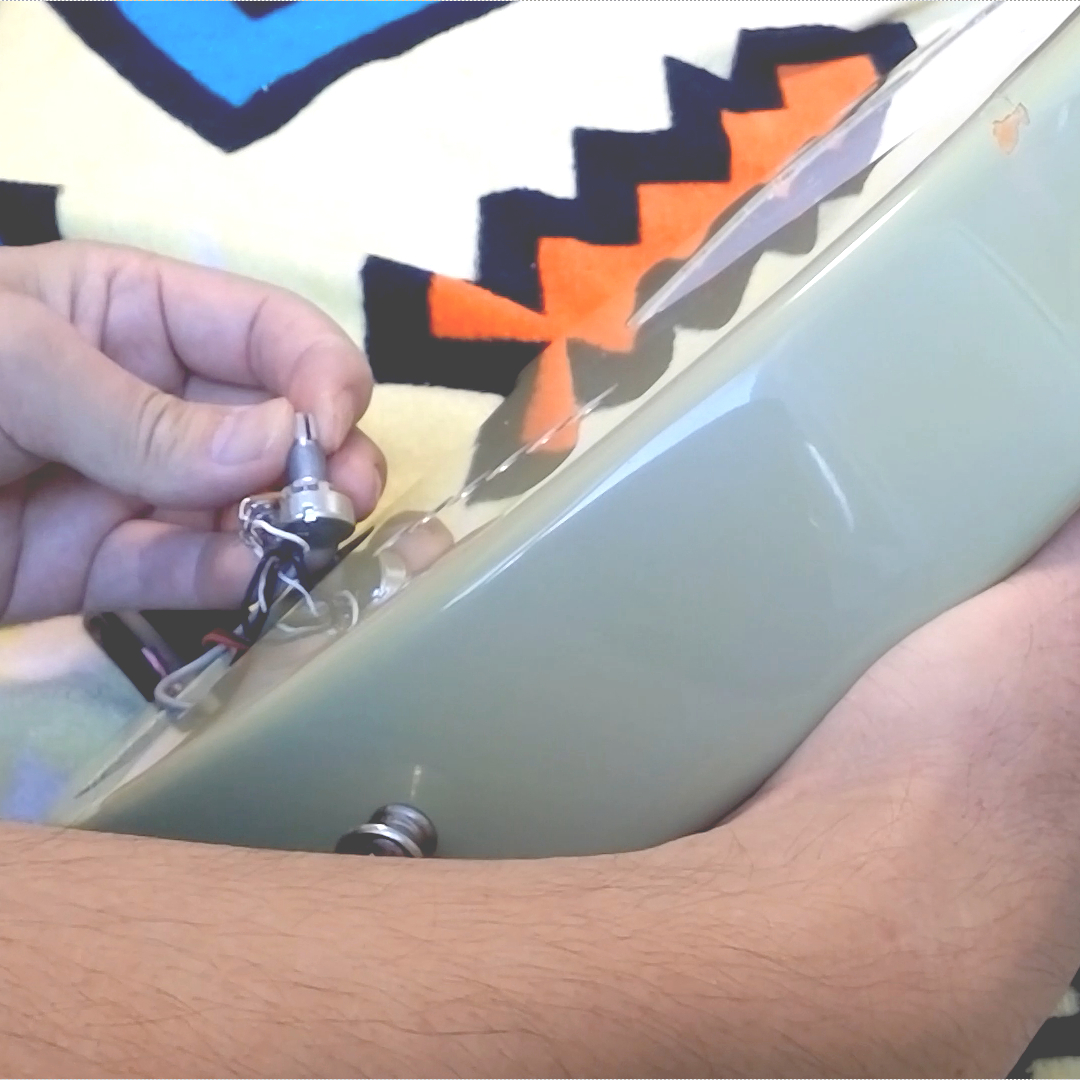

正常に動作しましたので、ポットをボディに固定します。

表側を六角ナットで固定します。

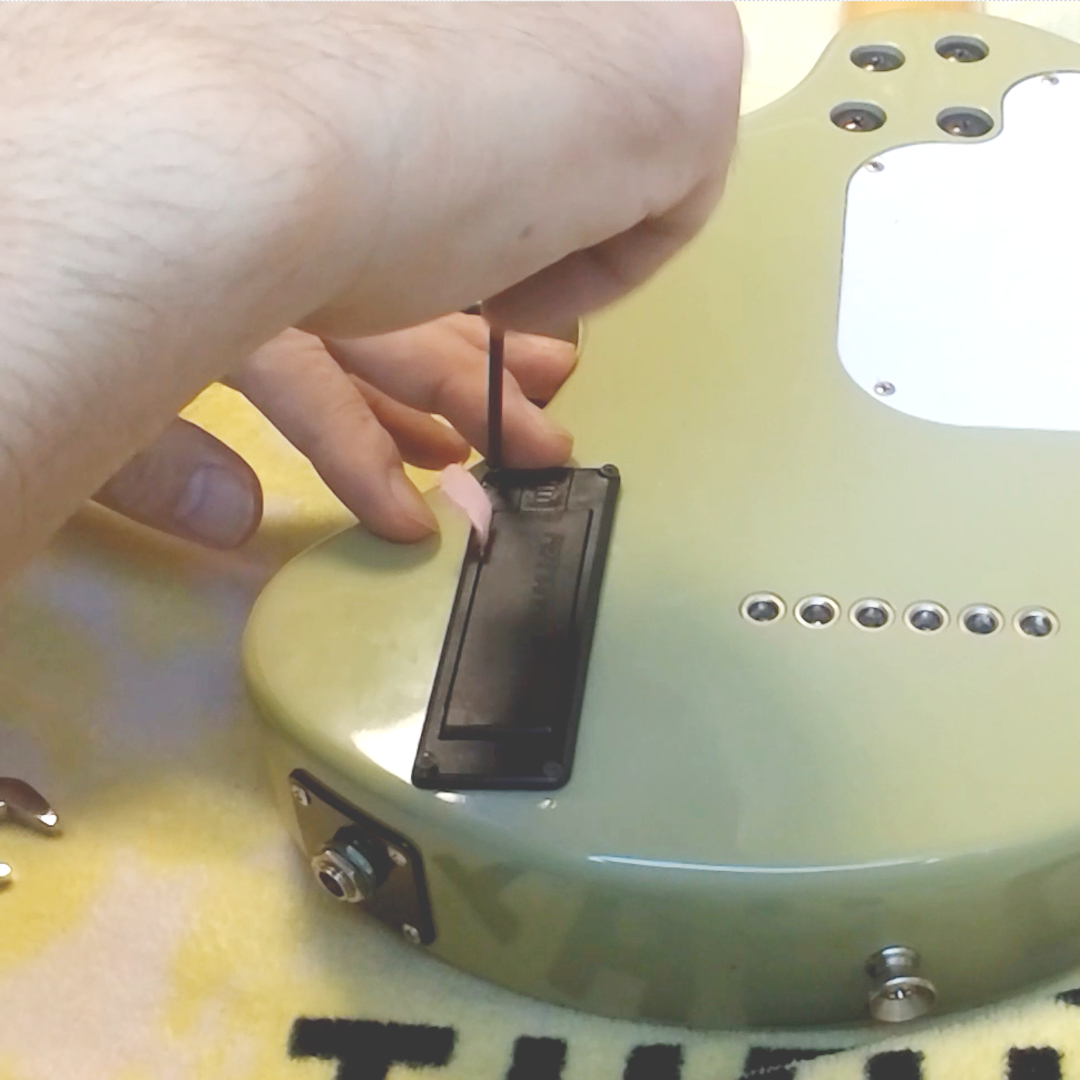

電池ボックスをネジ止めします。

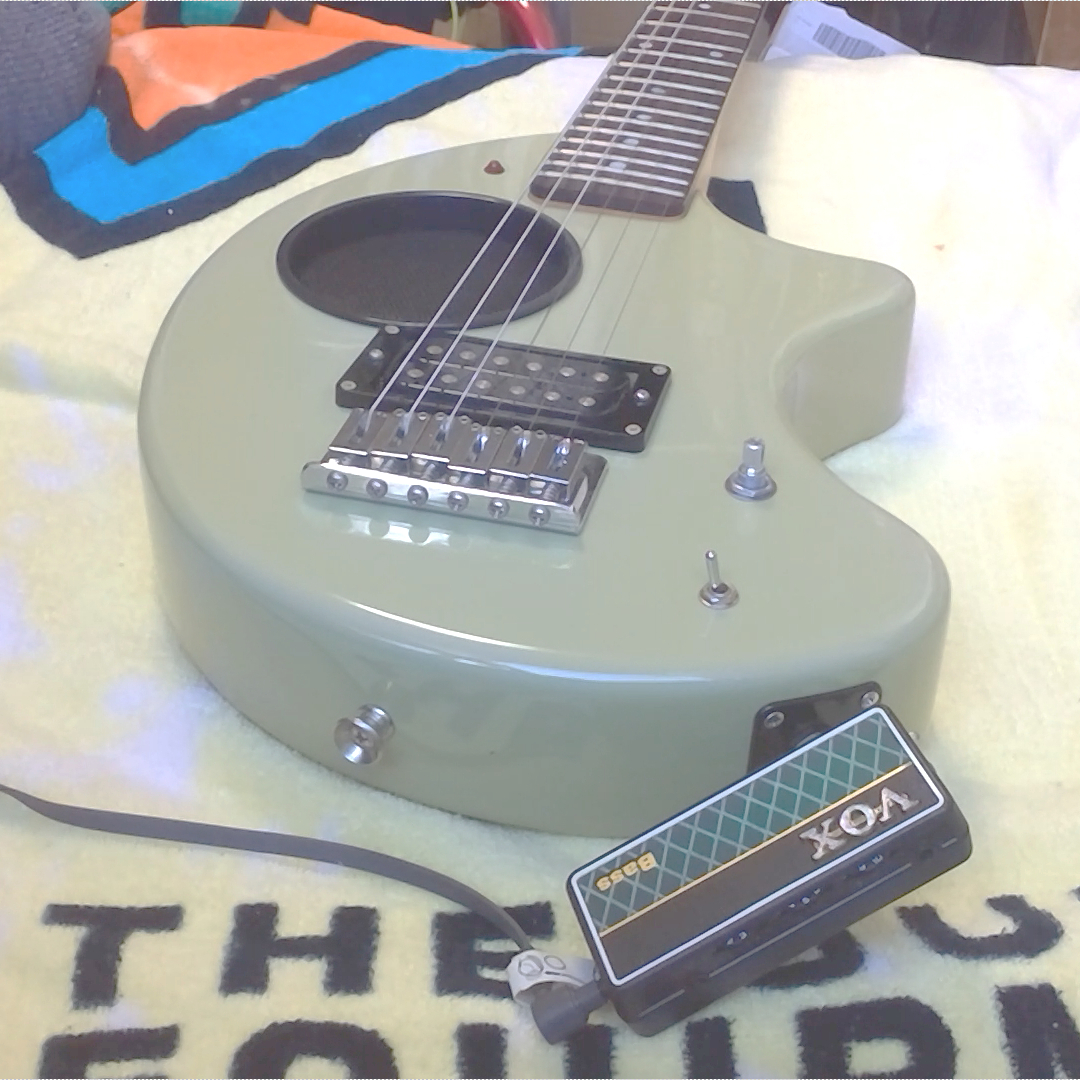

ライン出力が機能するか確認するために、ヘッドフォンアンプとヘッドフォンを繋いで鳴らします。

ちゃんと鳴りました。
ノブを取り付けます。

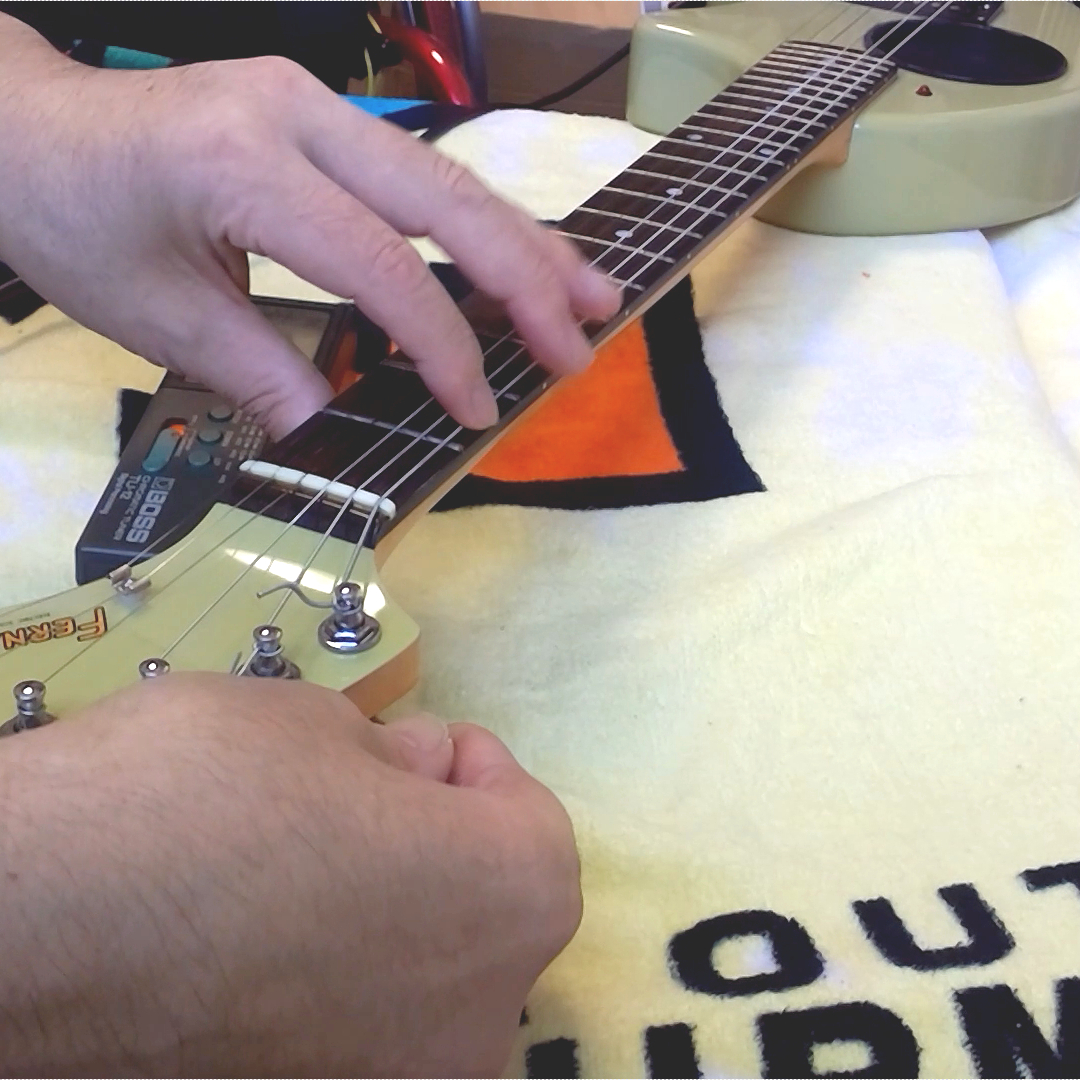

チューニングをしましょう。

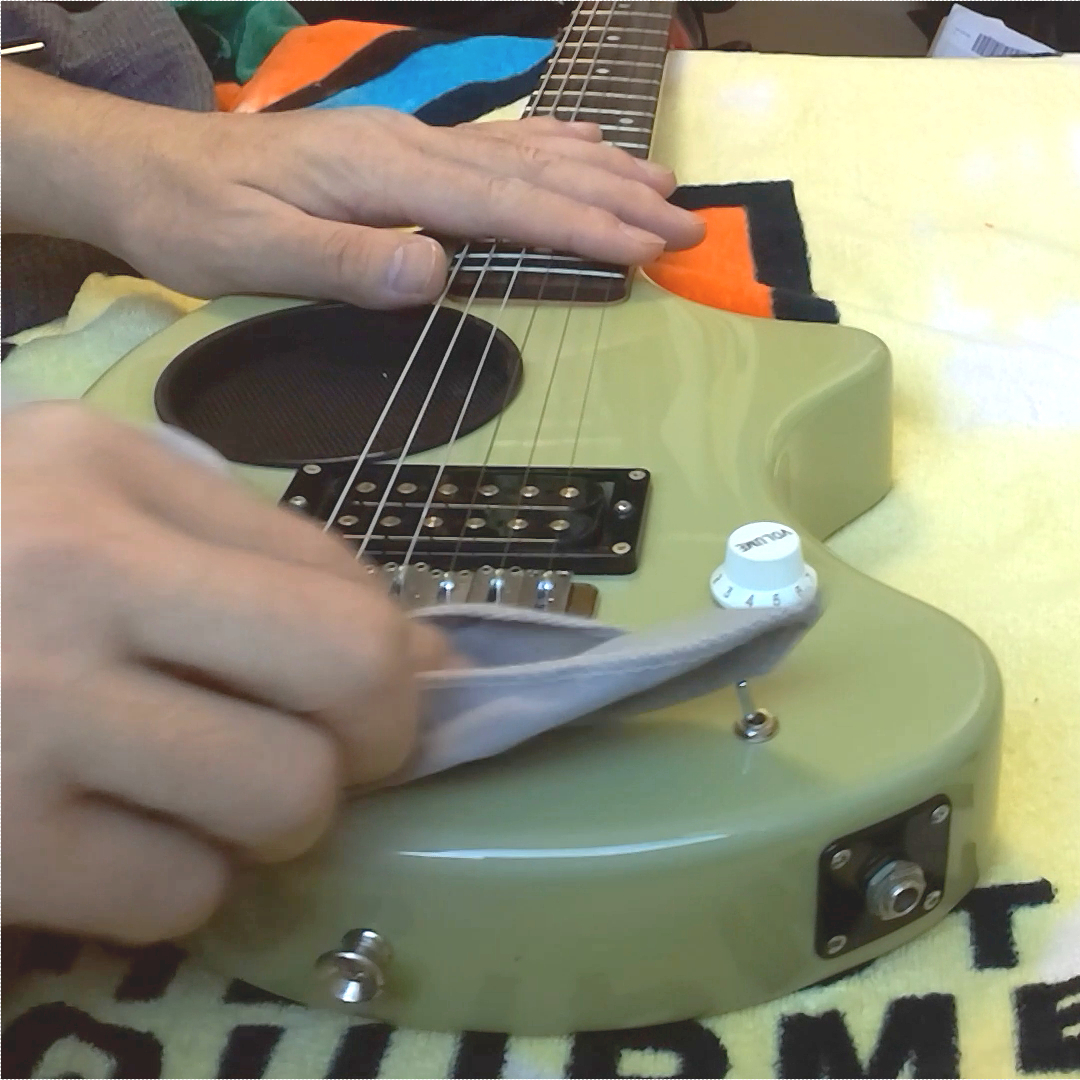

ボディをポリッシュクロスで拭いておきます。

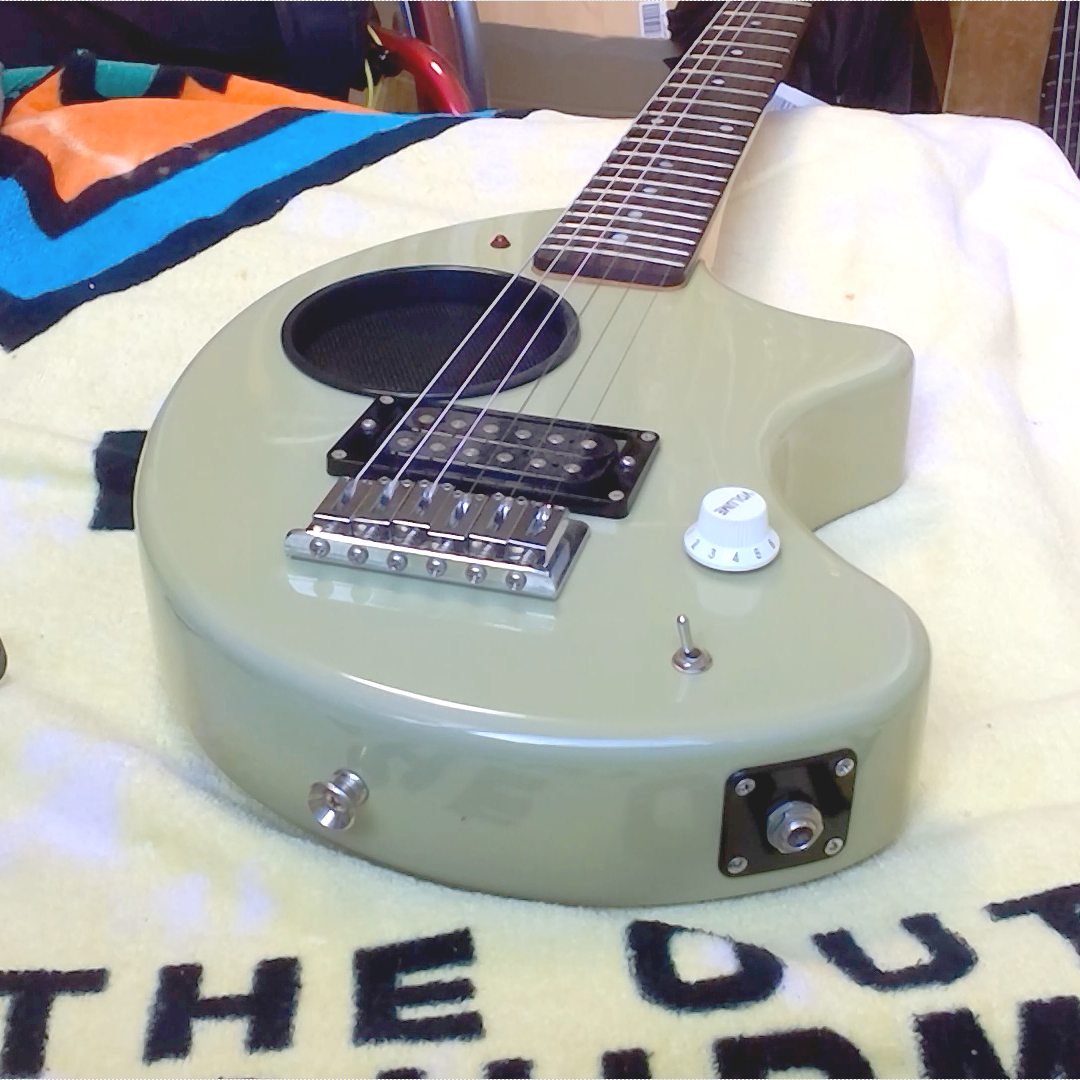

これで完了しました。
