Project #001

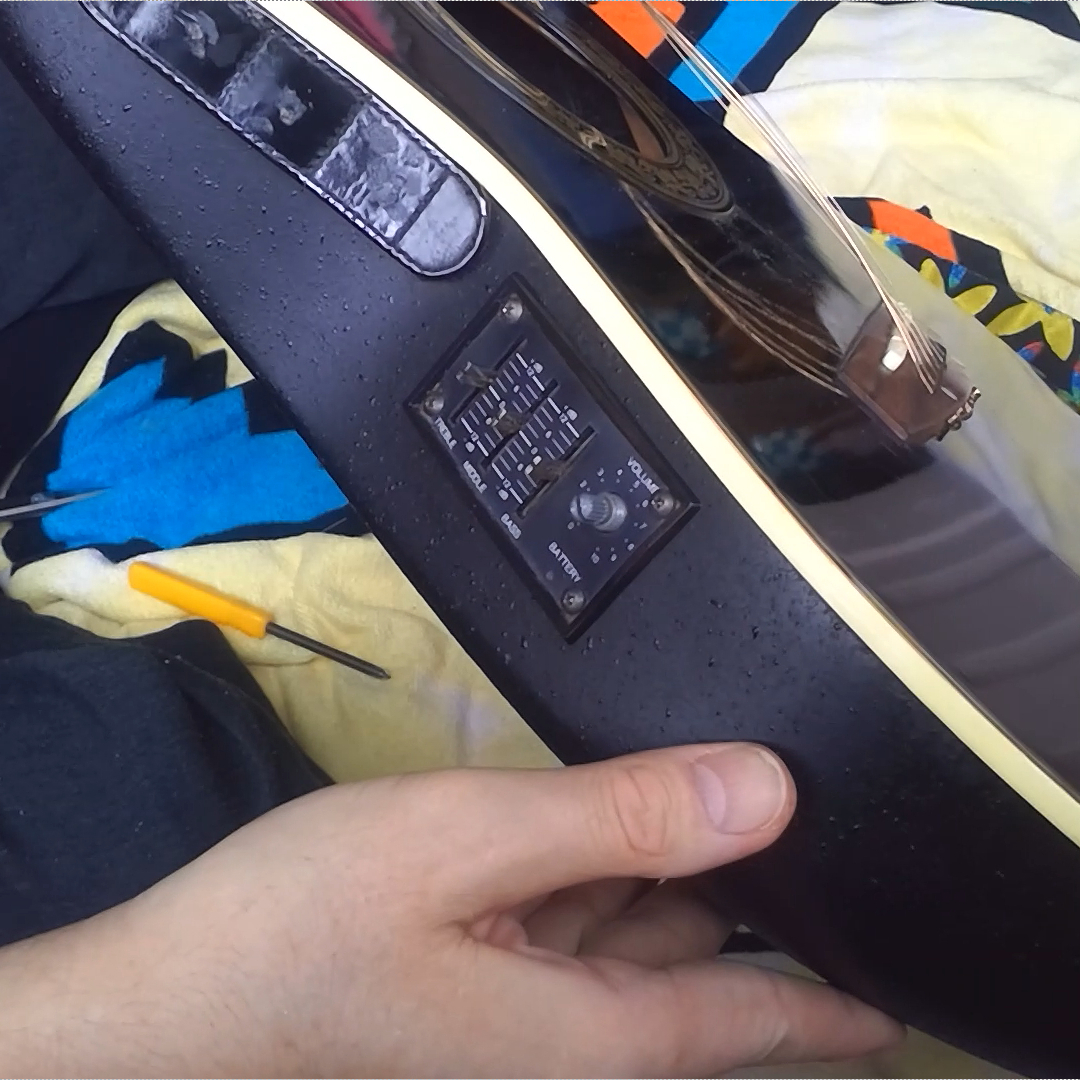

ここのコントロールパネルを外して、サーキットや電池を取り出してみる。

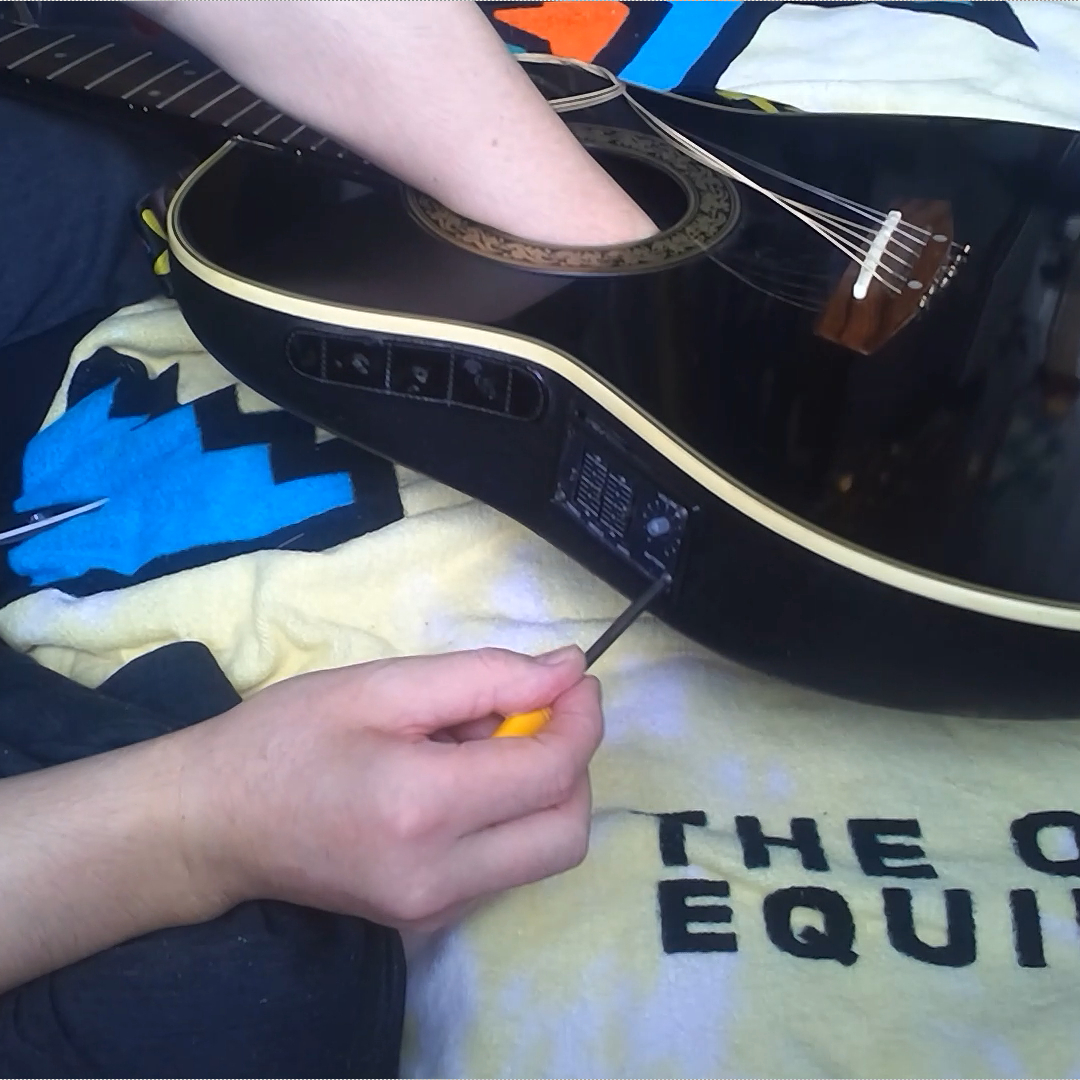

コントロールパネルを外す際には、サウンドホールから手を入れて、サーキットなどを支えておきながらネジを外します。

コントロールパネルが外れました。

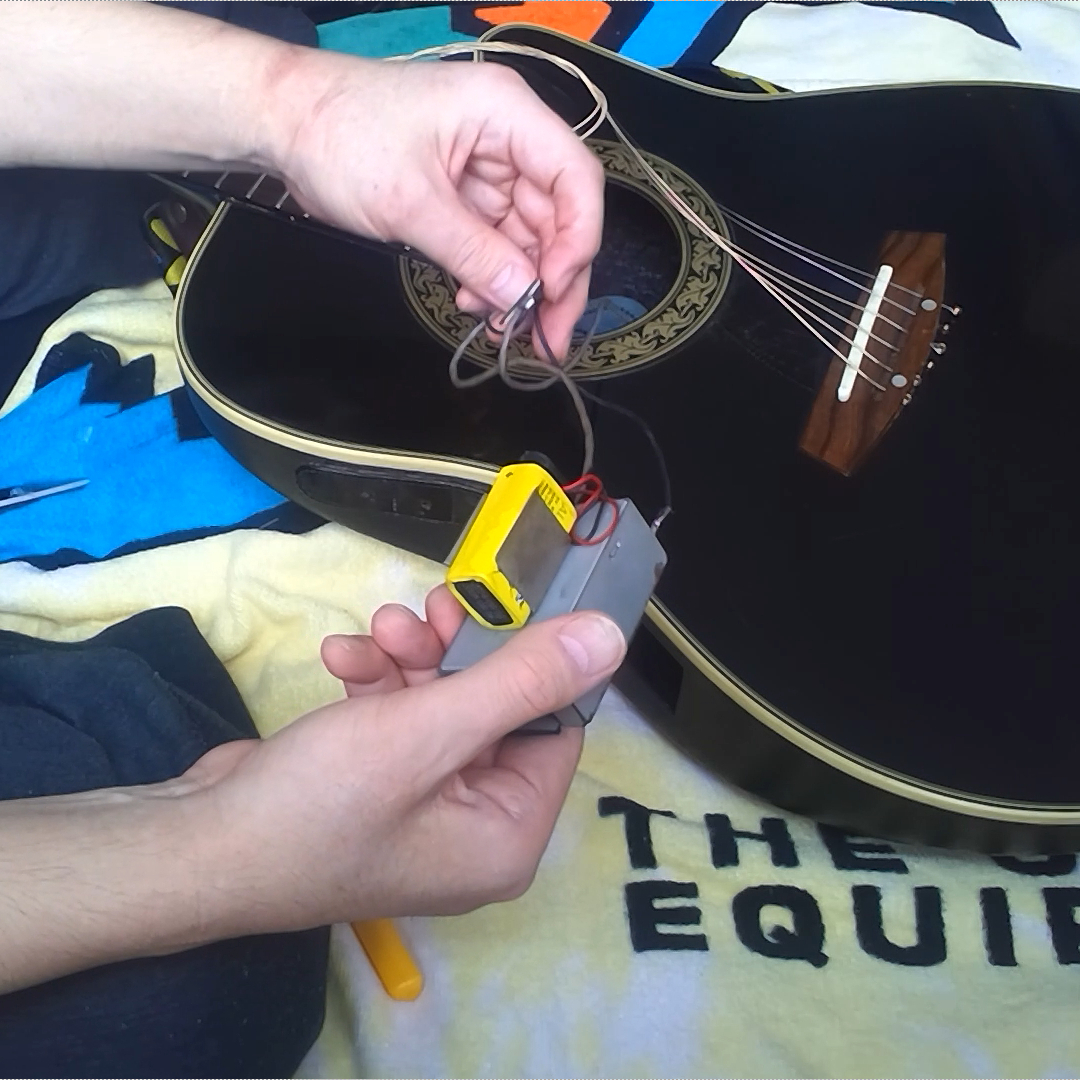

サウンドホールからサーキットや電池を取り出します。

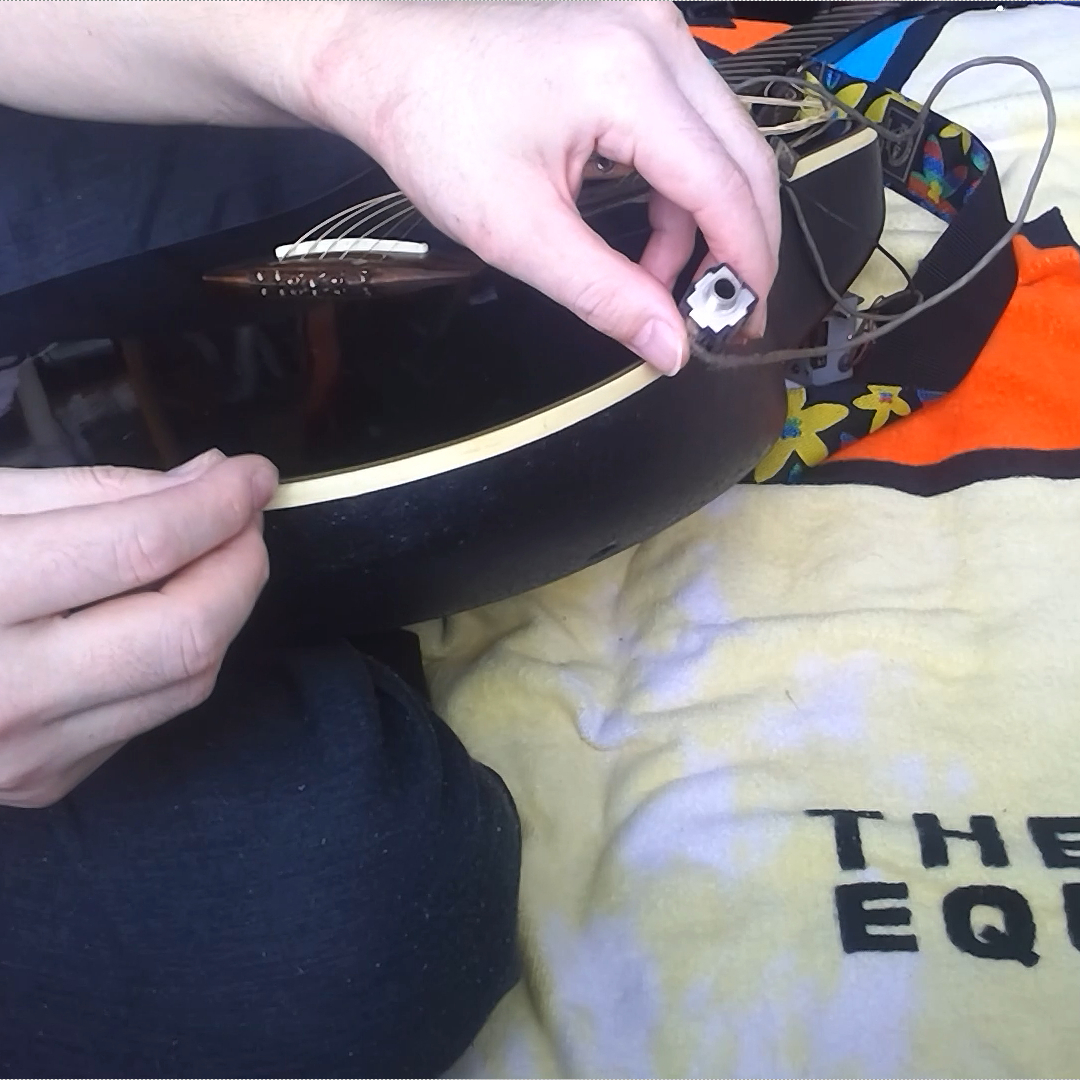

この機種はジャックが裏の下側にあるので、外すことでサーキット全体を取り出します。

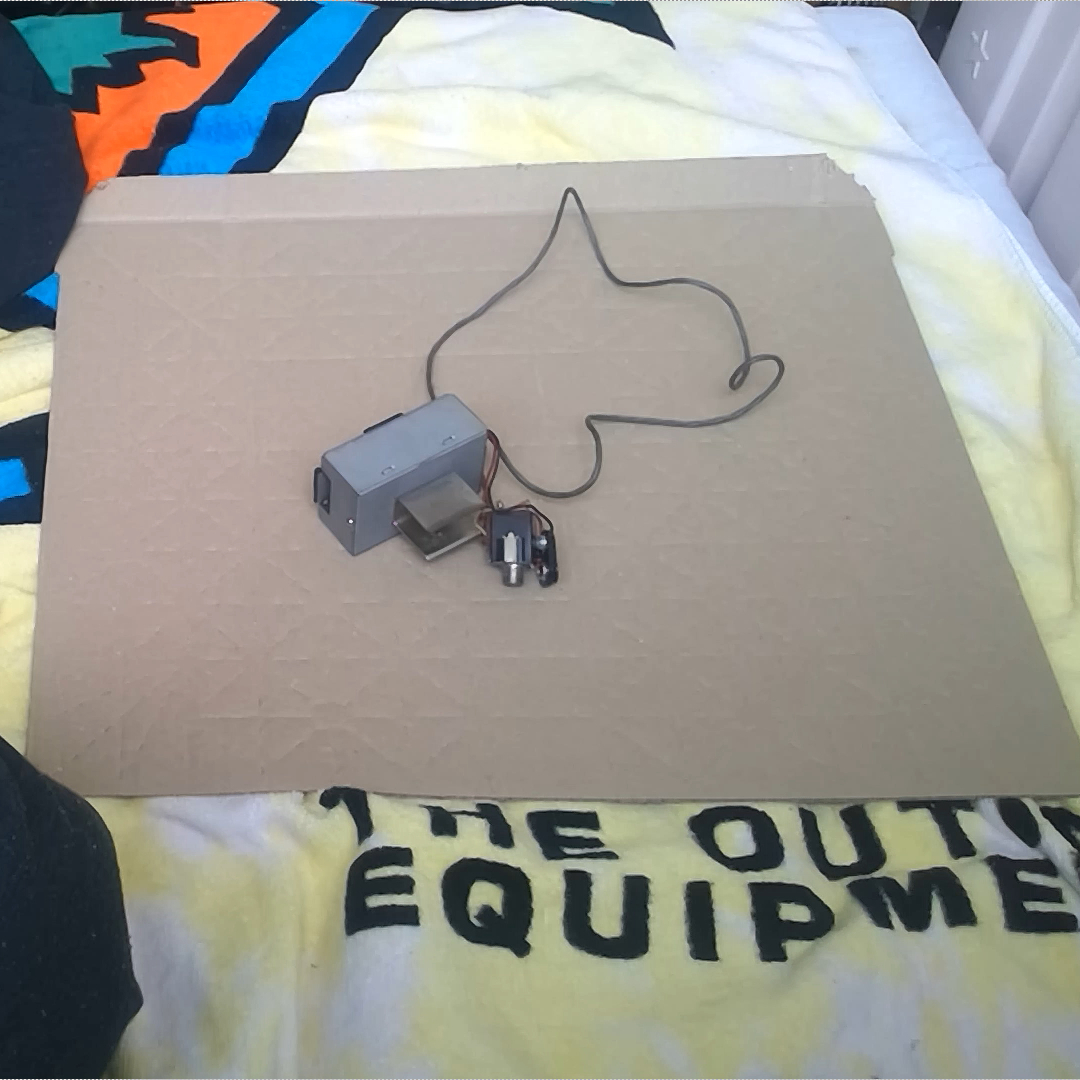

サーキットだけになりました。

電池が液漏れをしていたため、スナップを交換しなければなりません。

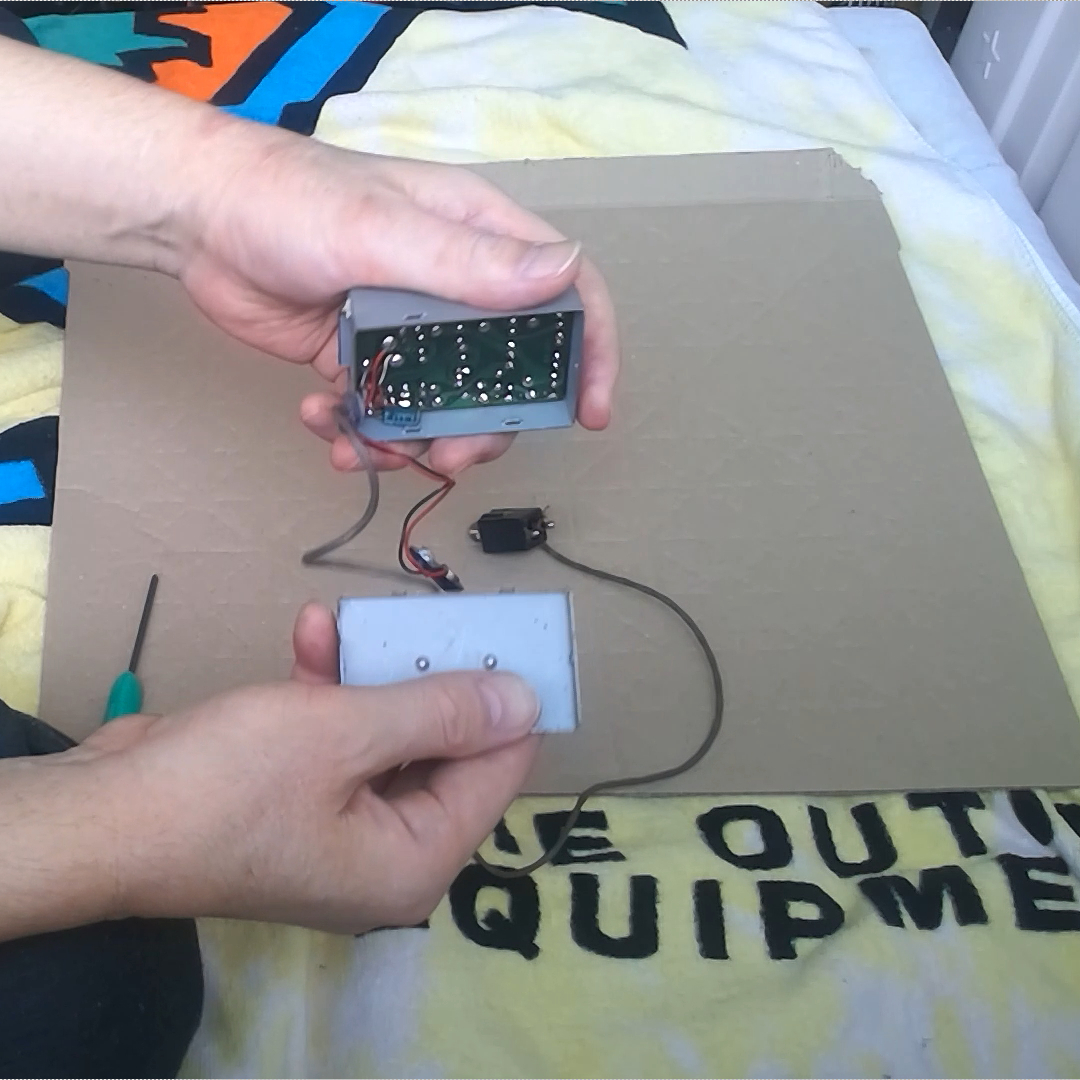

裏蓋を外します。

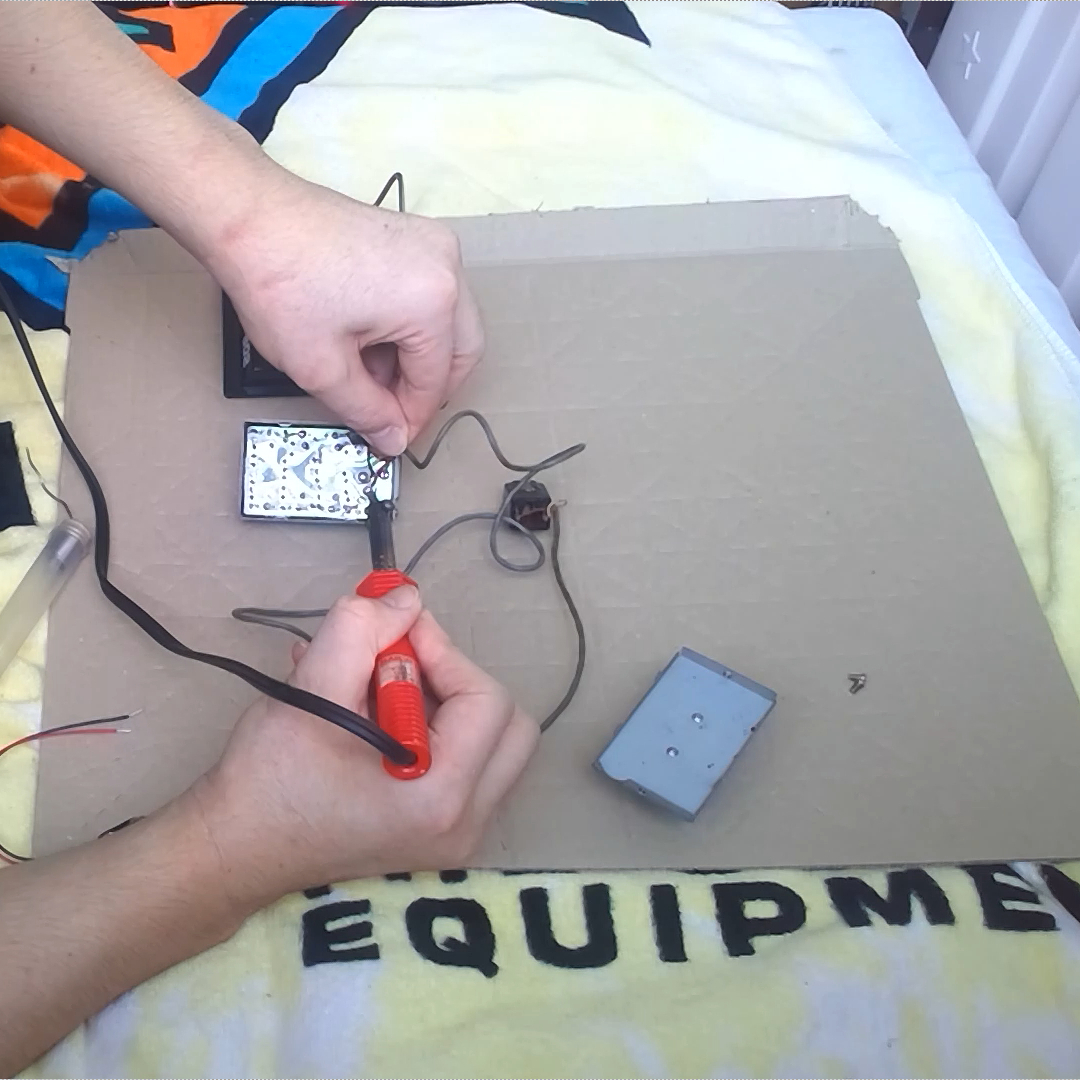

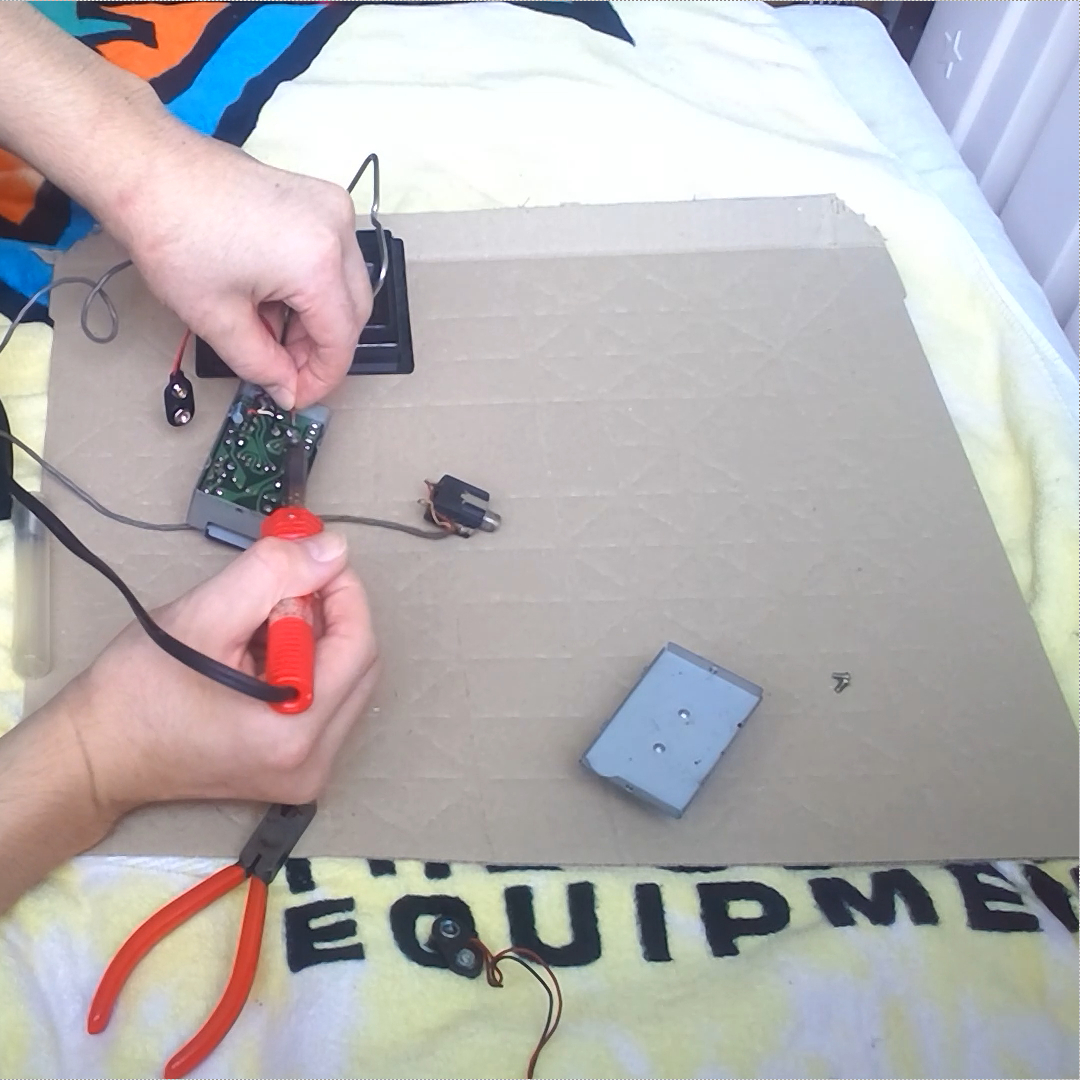

はんだごてを使ってスナップを取り外します。

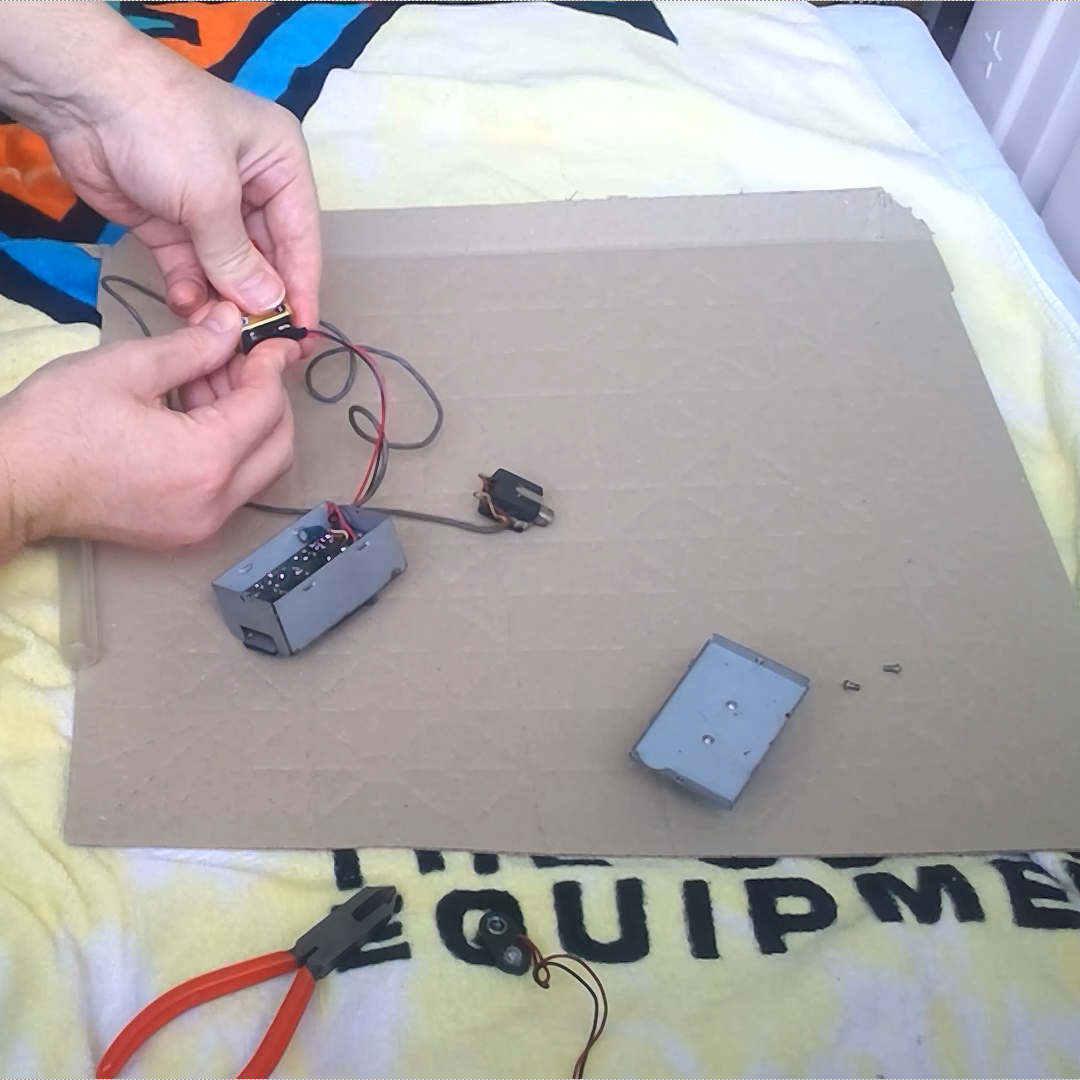

新しいスナップをはんだ付けします。

電池を取り付けてみました。

回路に埃が溜まっているので、ダストブロワーを使いましょう。

ダストブロワーで埃を吹き飛ばします。

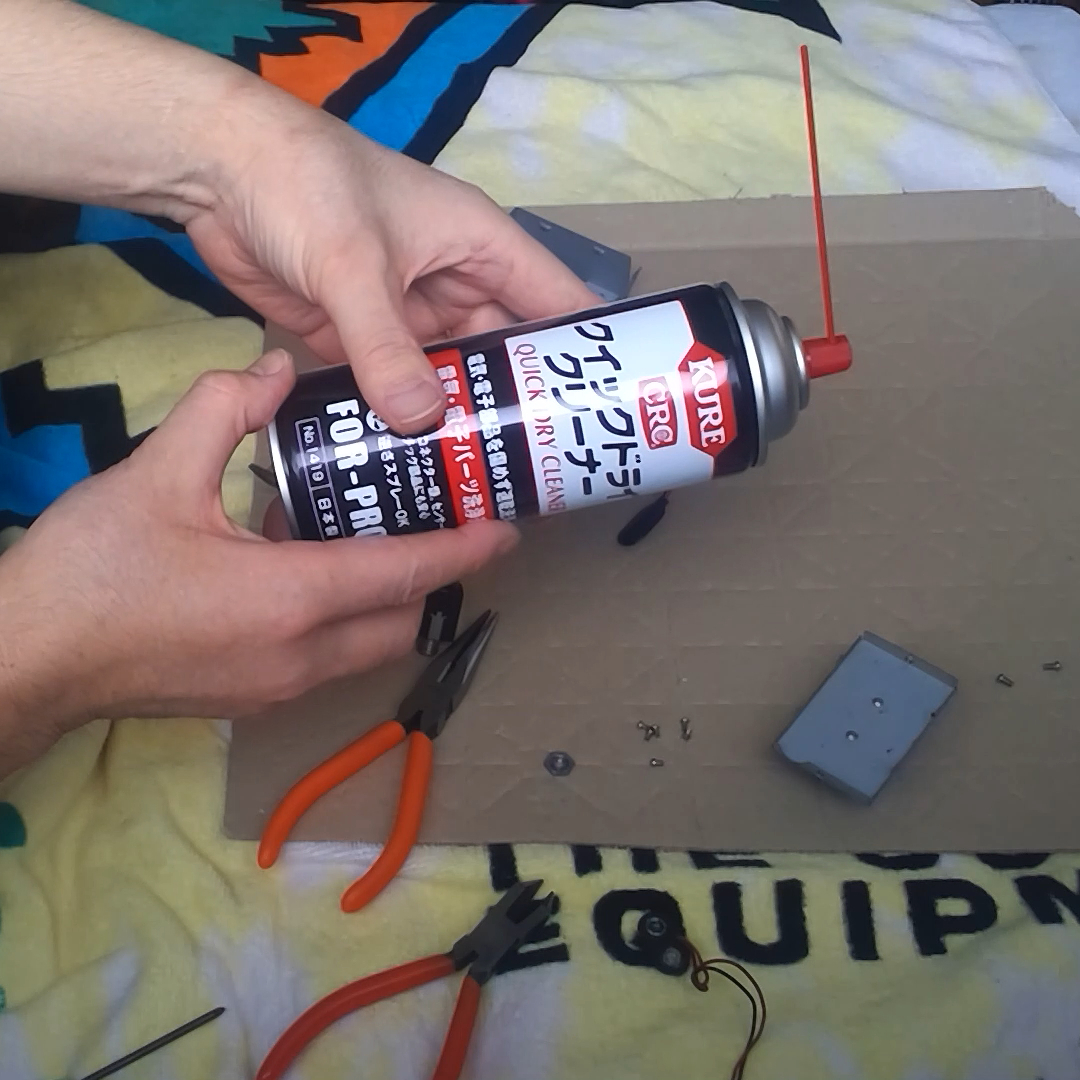

回路を綺麗にするために、クリーナーを使います。

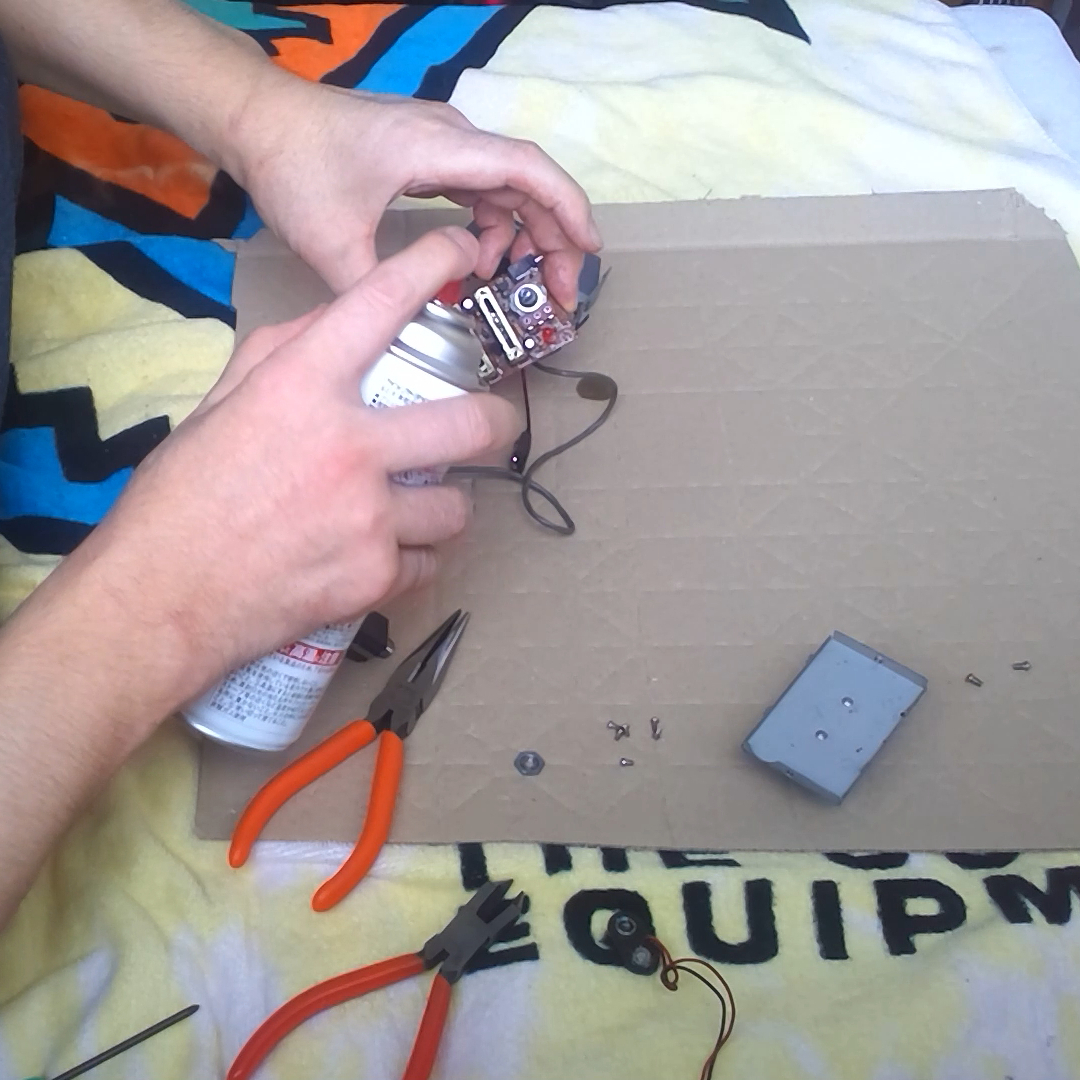

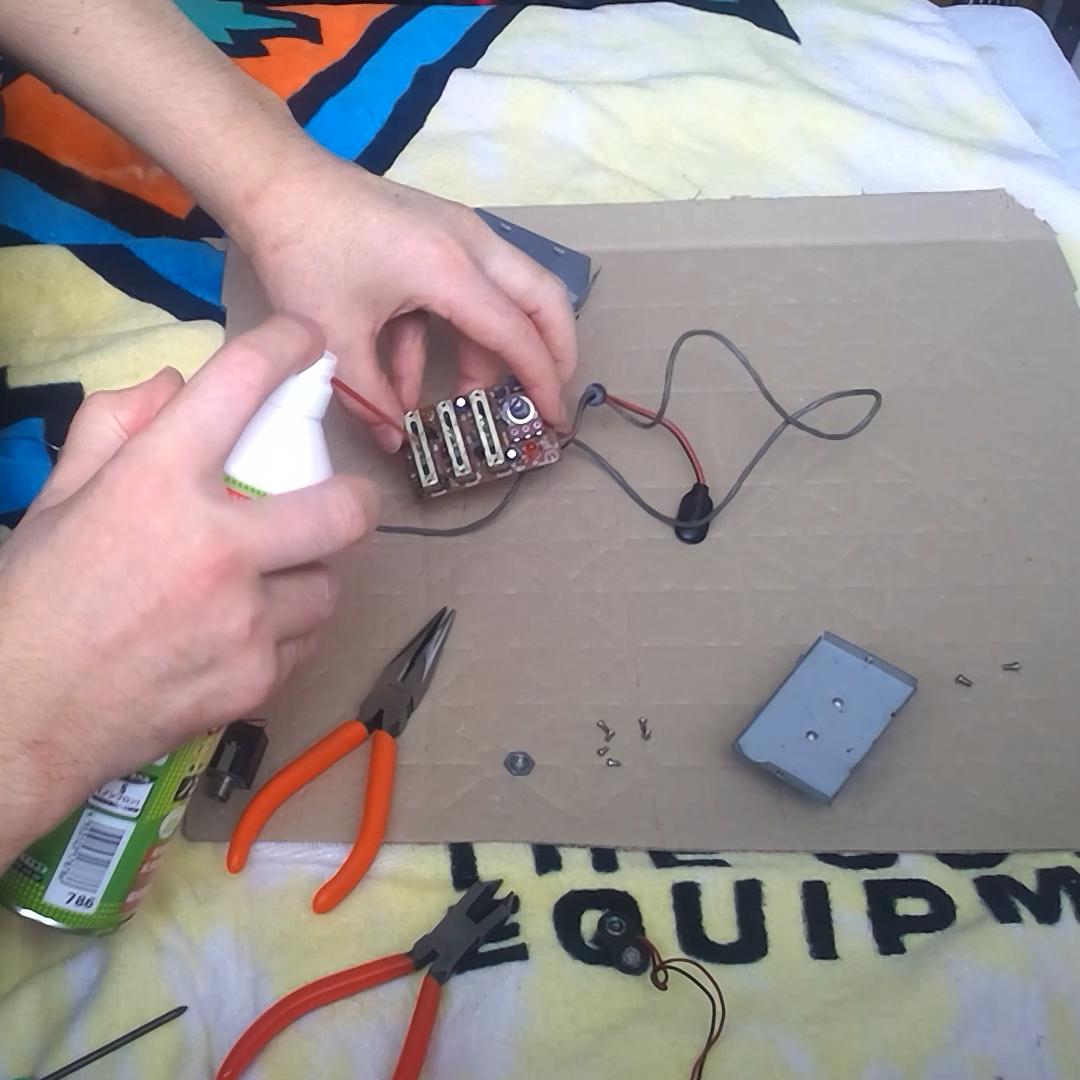

クリーナーを吹き付けて綺麗にします。

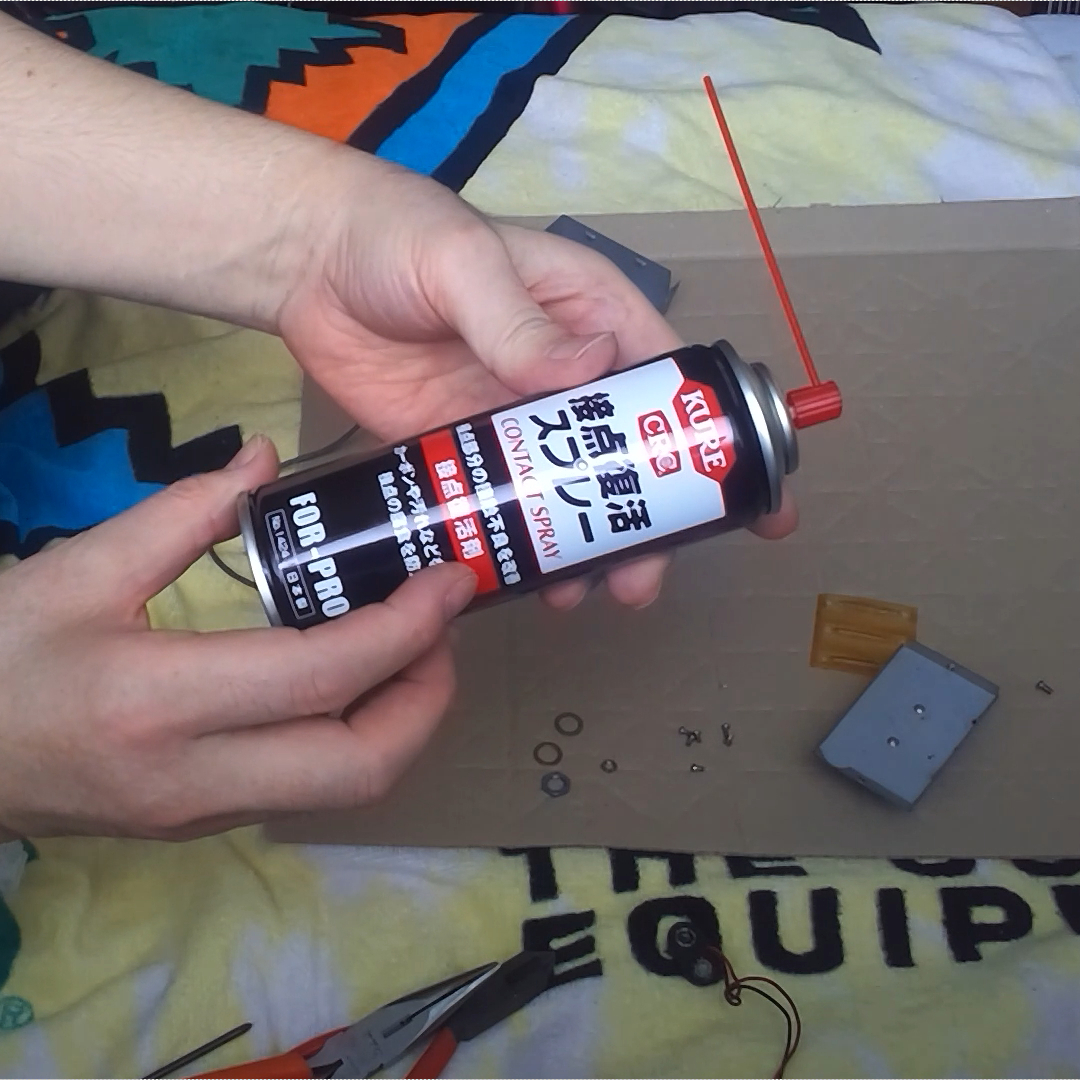

ポットにガリがあったので、接点復活スプレーを使います。

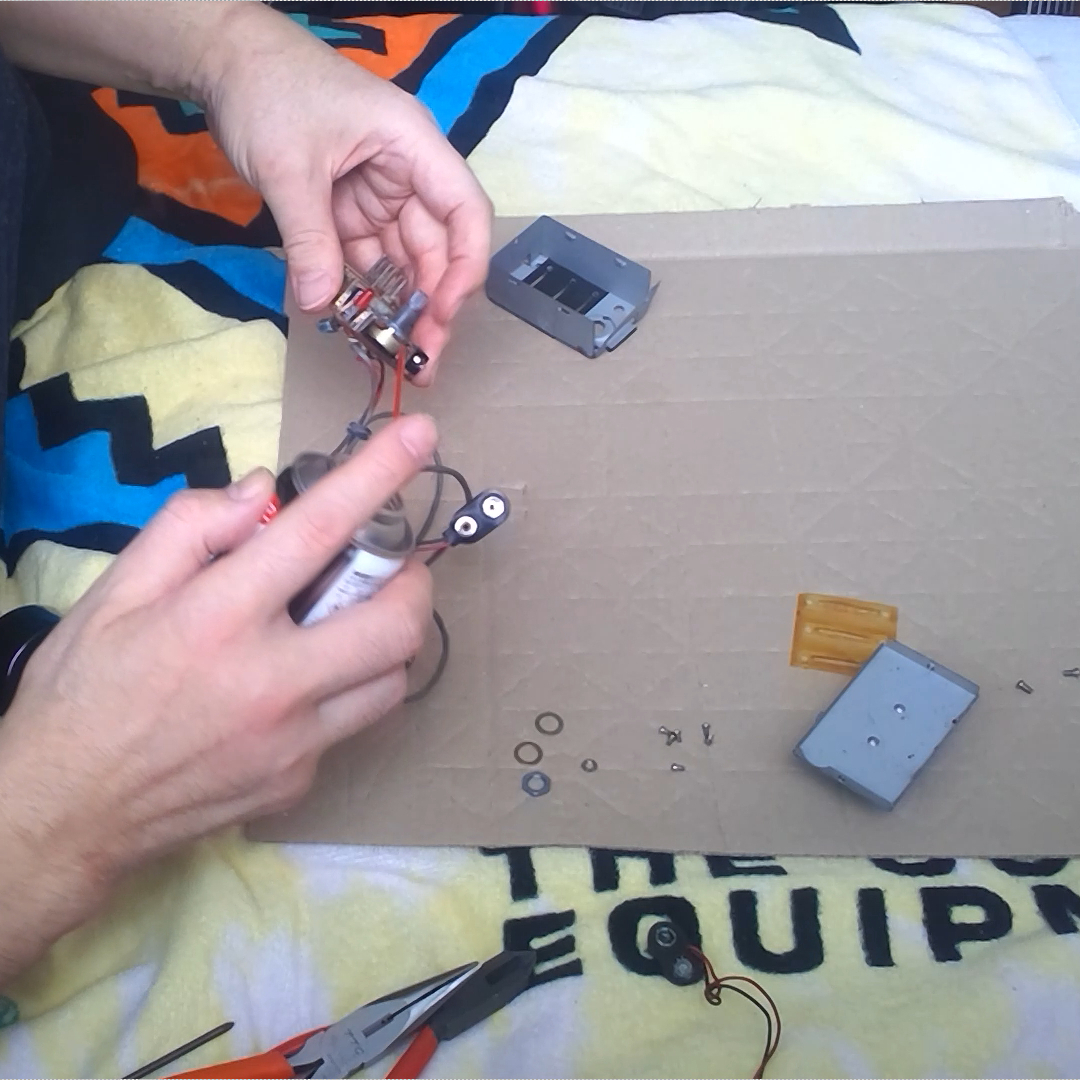

ポットの隙間から接点復活スプレーを吹き付けます。

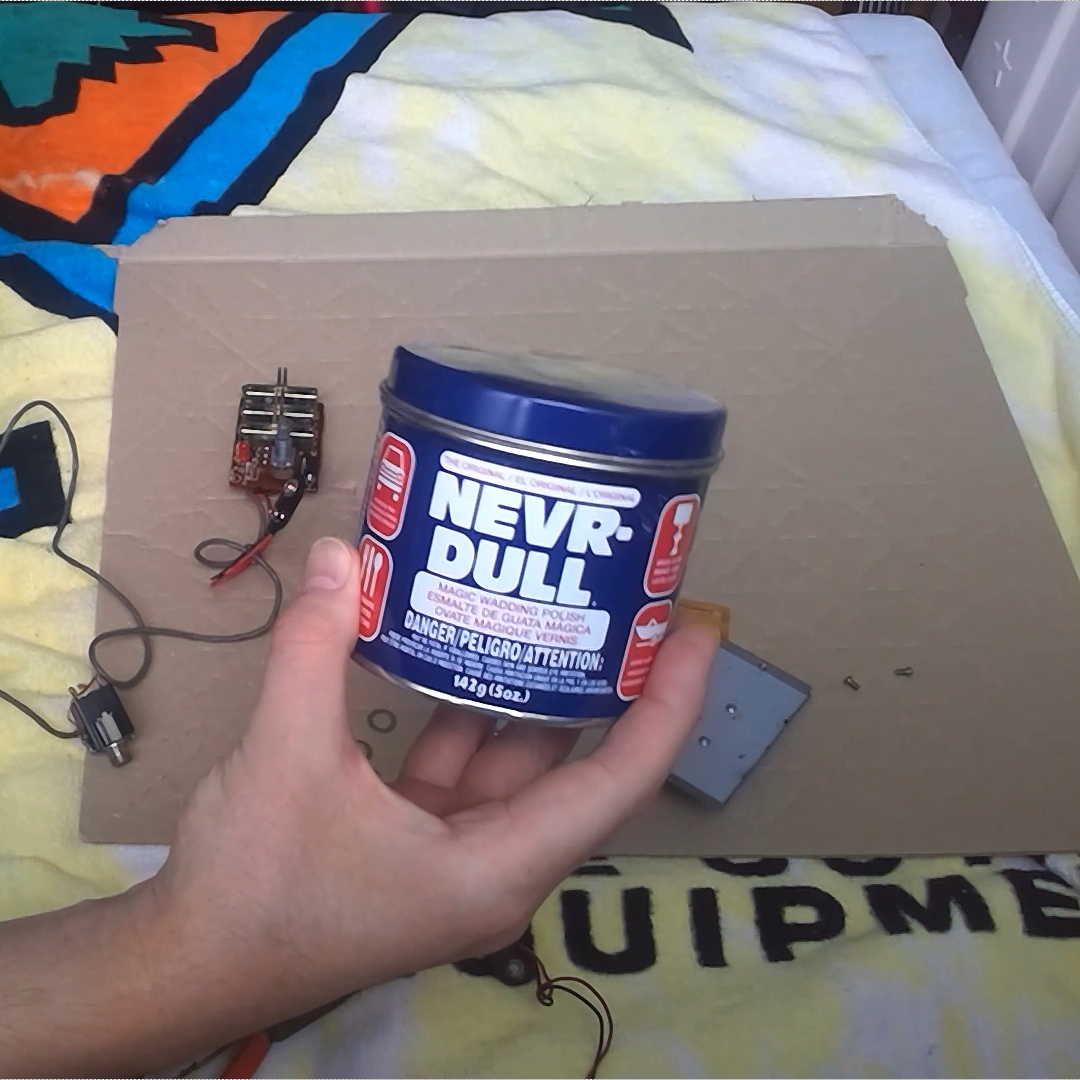

金属パーツを磨くのにネバダルを使います。

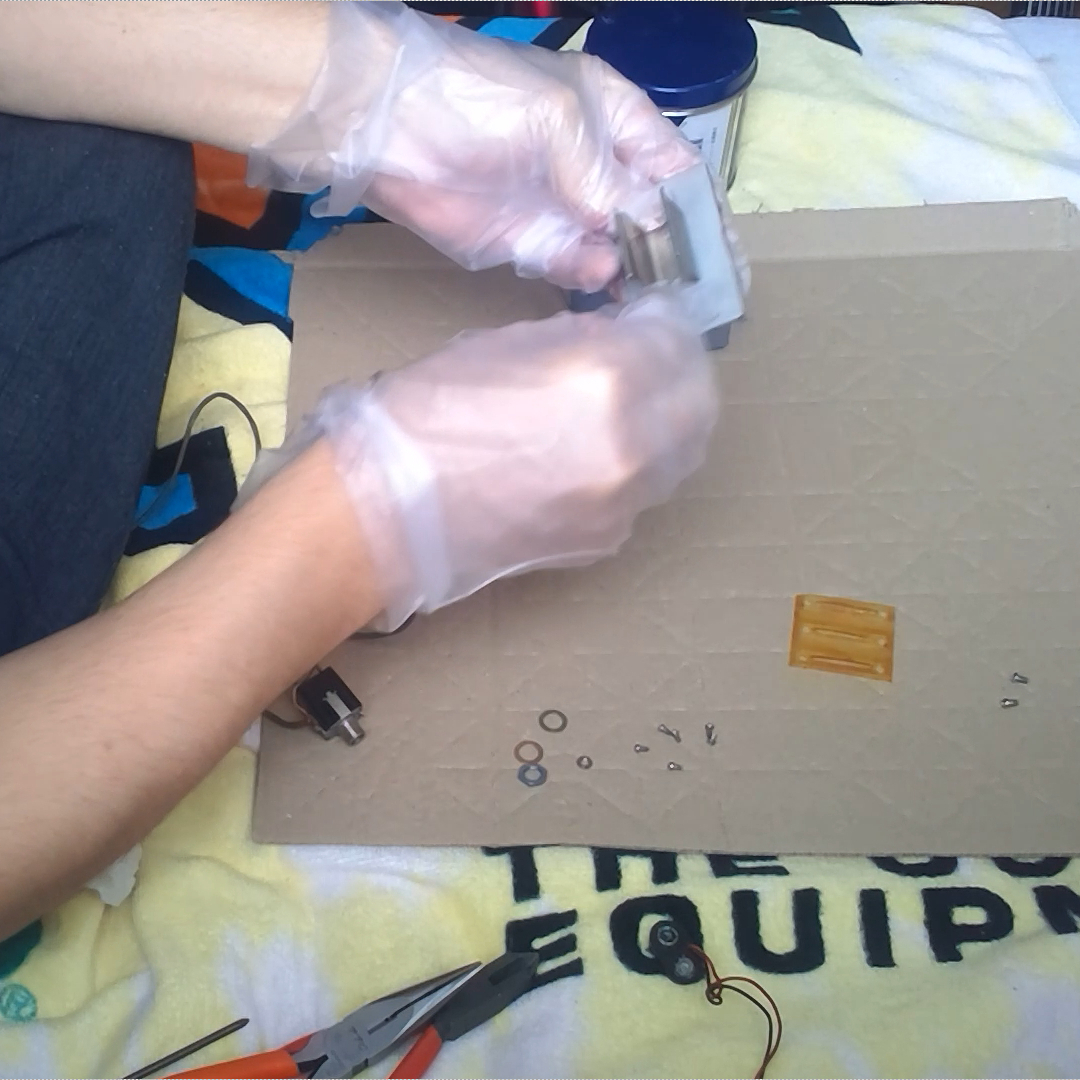

ネバダルの研磨剤を含むガーゼをちぎって、それで磨きます。
研磨剤が手に付くので、手袋を使っています。

一通りの再構築ができたので、組み立てていきます。

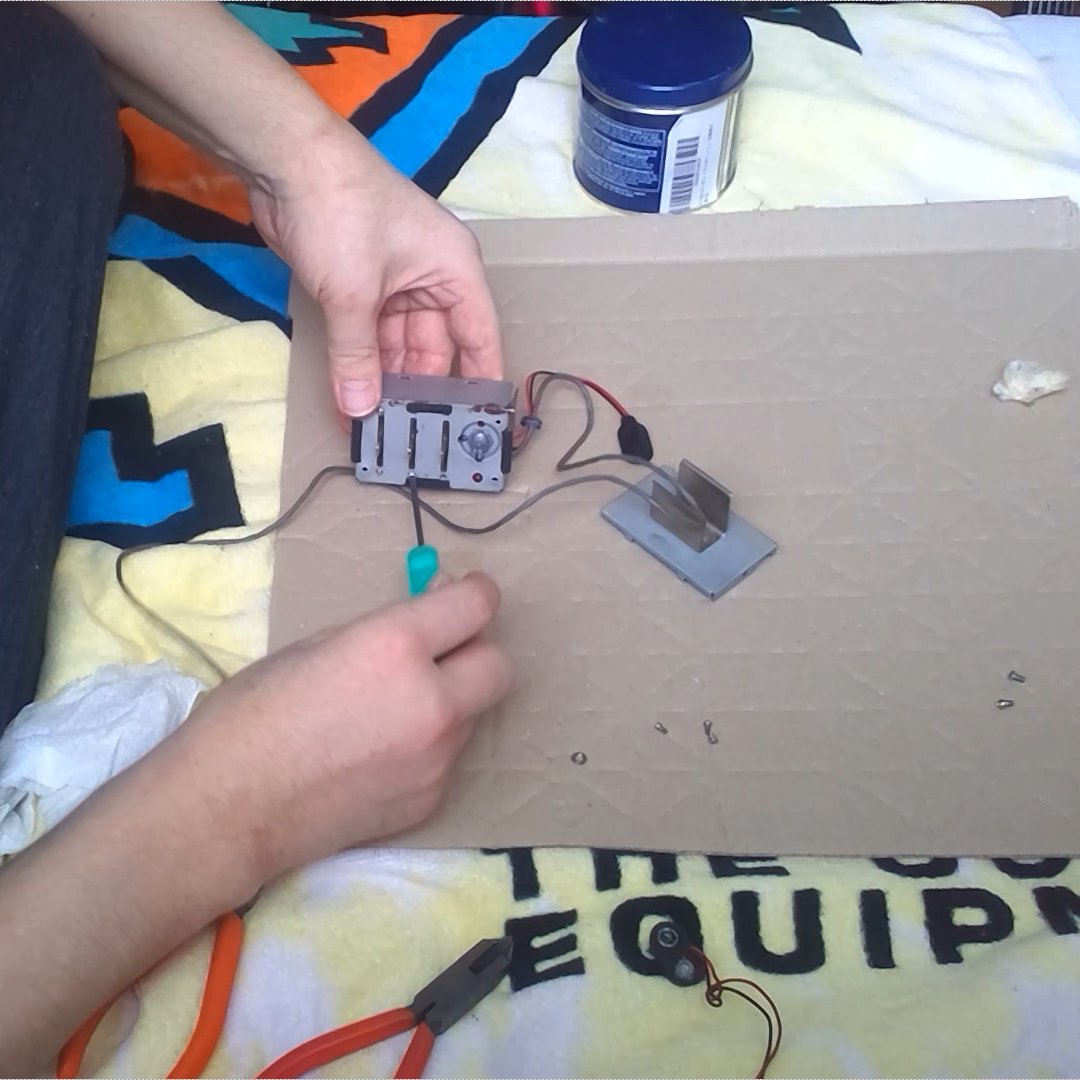

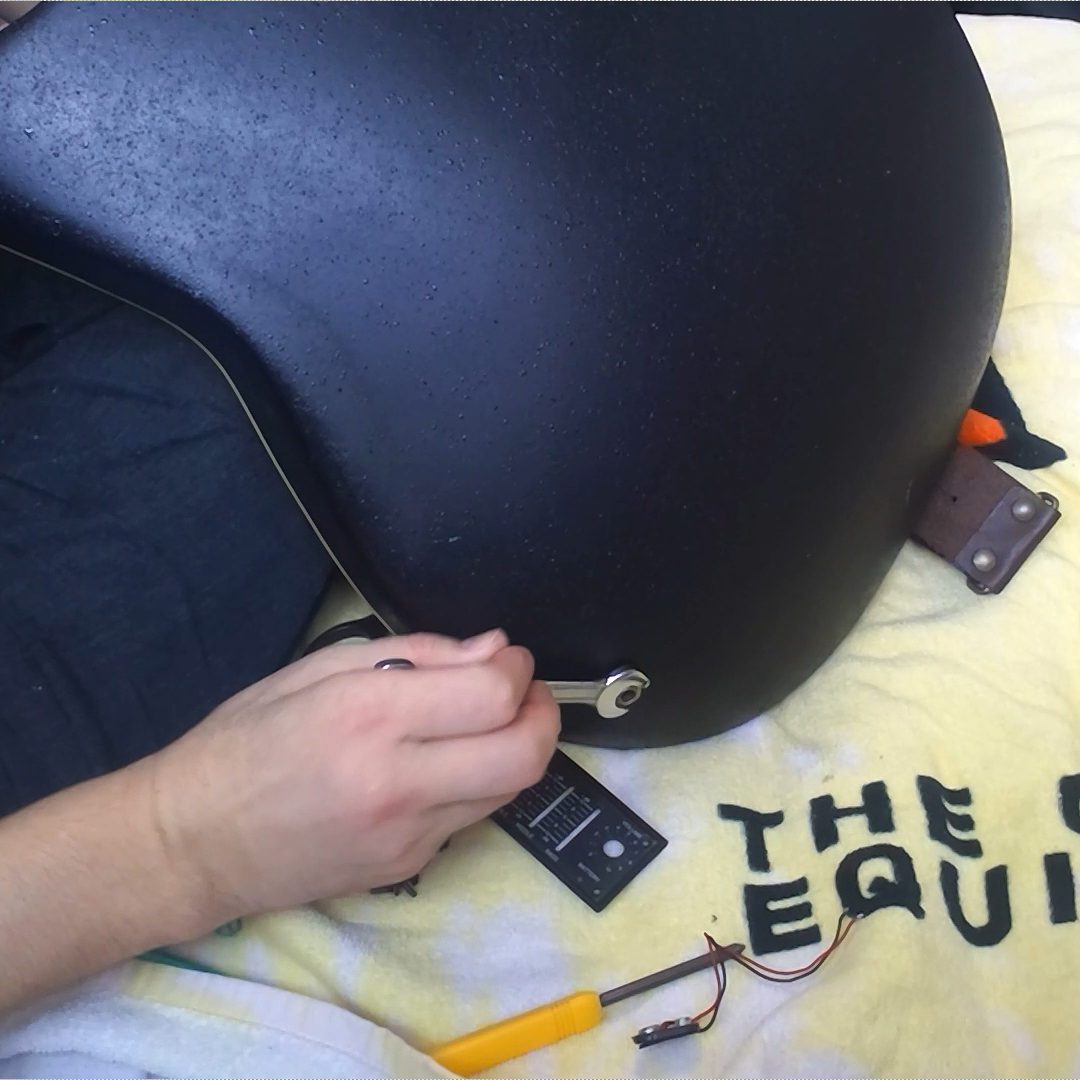

ジャックを固定します。

サーキットに電池を取り付けます。

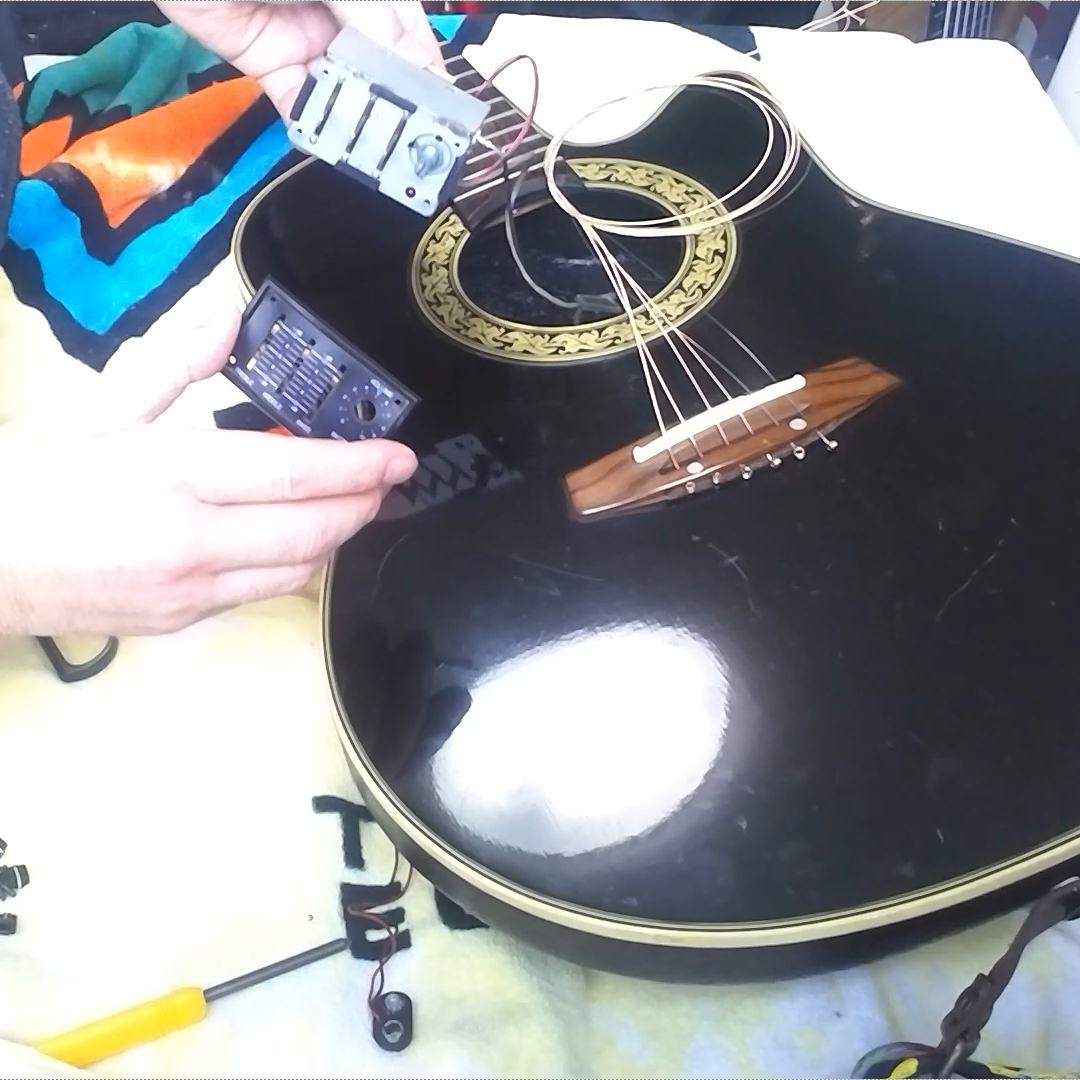

最終的にこのコントロールパネルがサーキットに付くことになります。

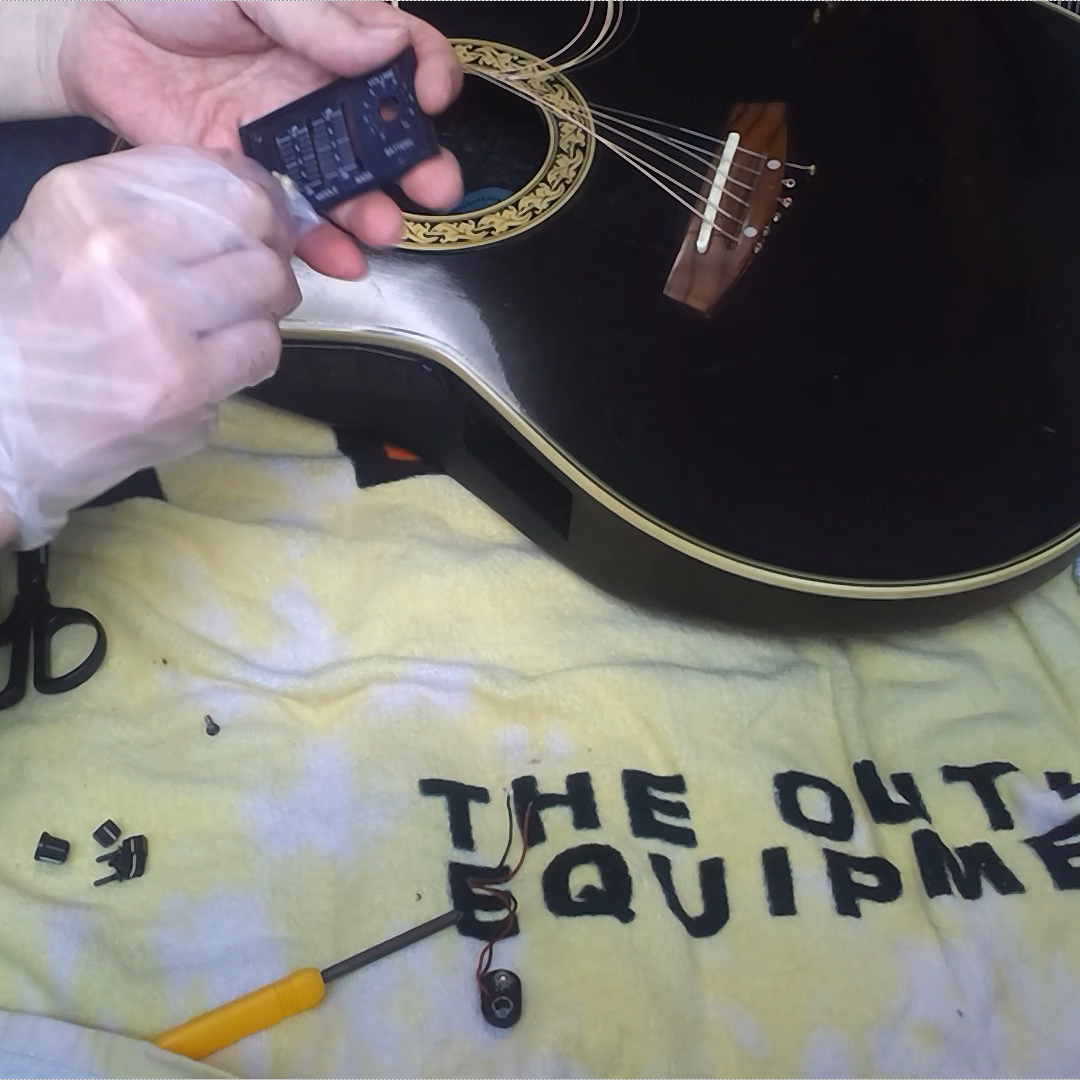

コントロールパネルもネバダルで磨いておきましょう。

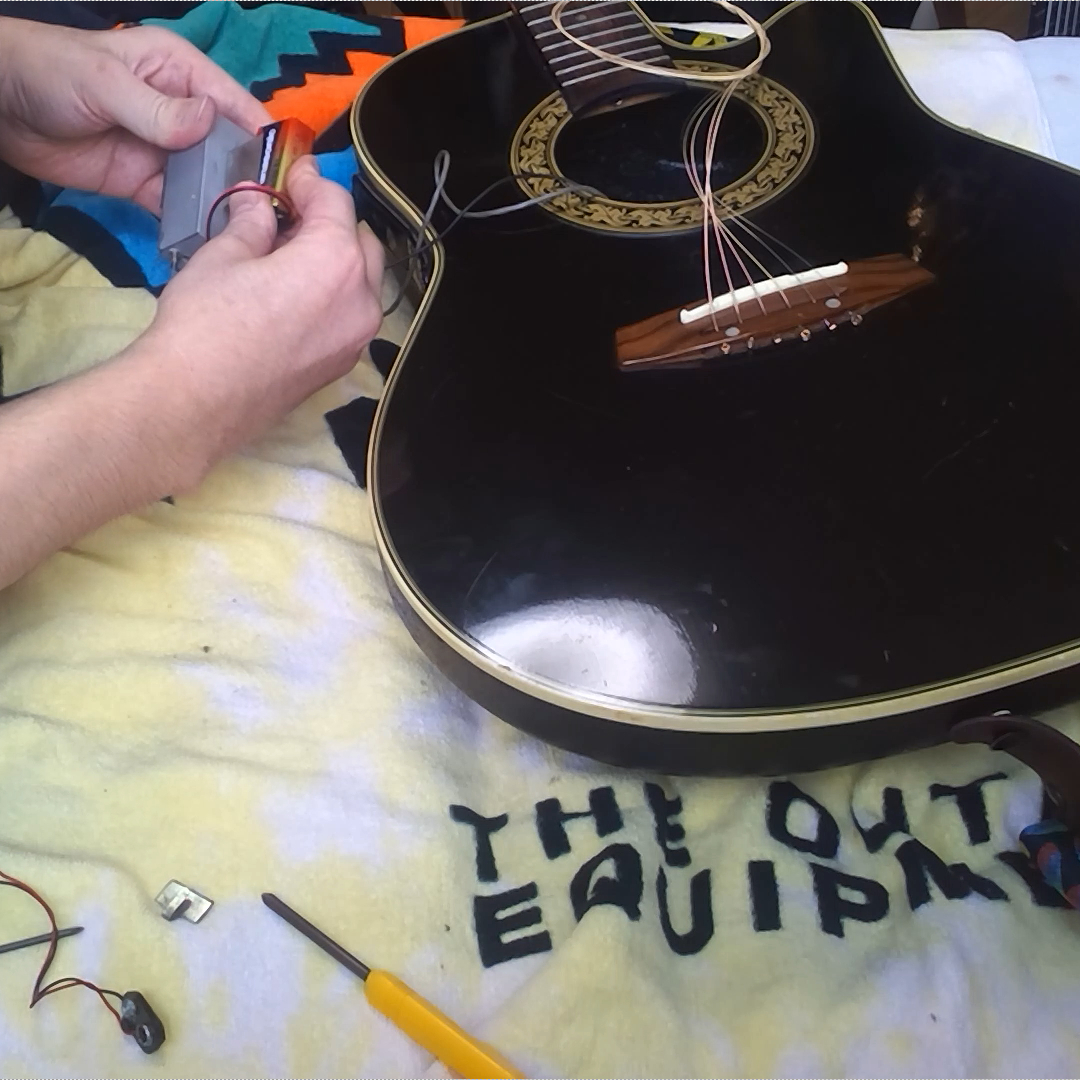

サウンドホールから手を入れて、サーキットを取り付けましょう。

コントロールパネルをネジ止めします。

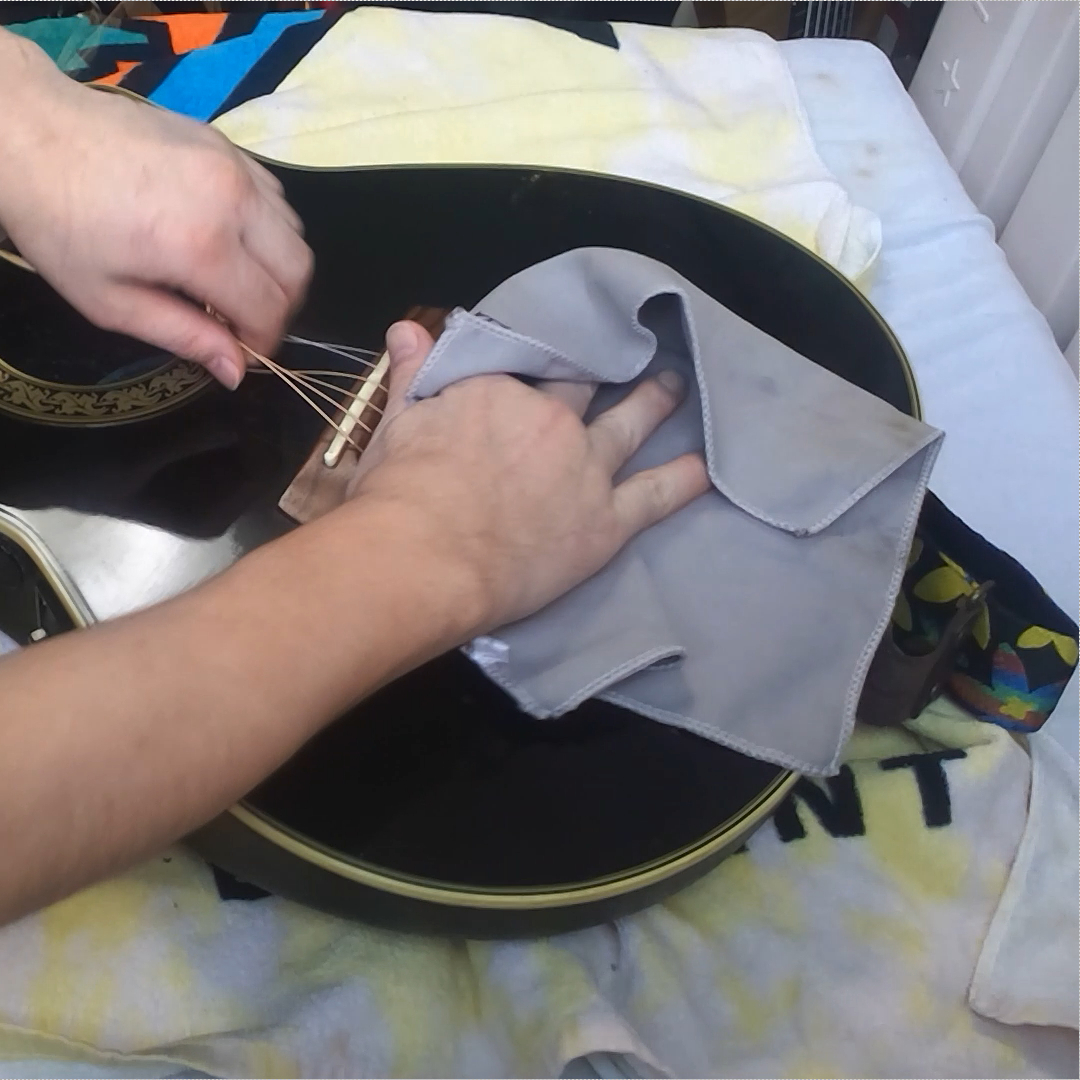

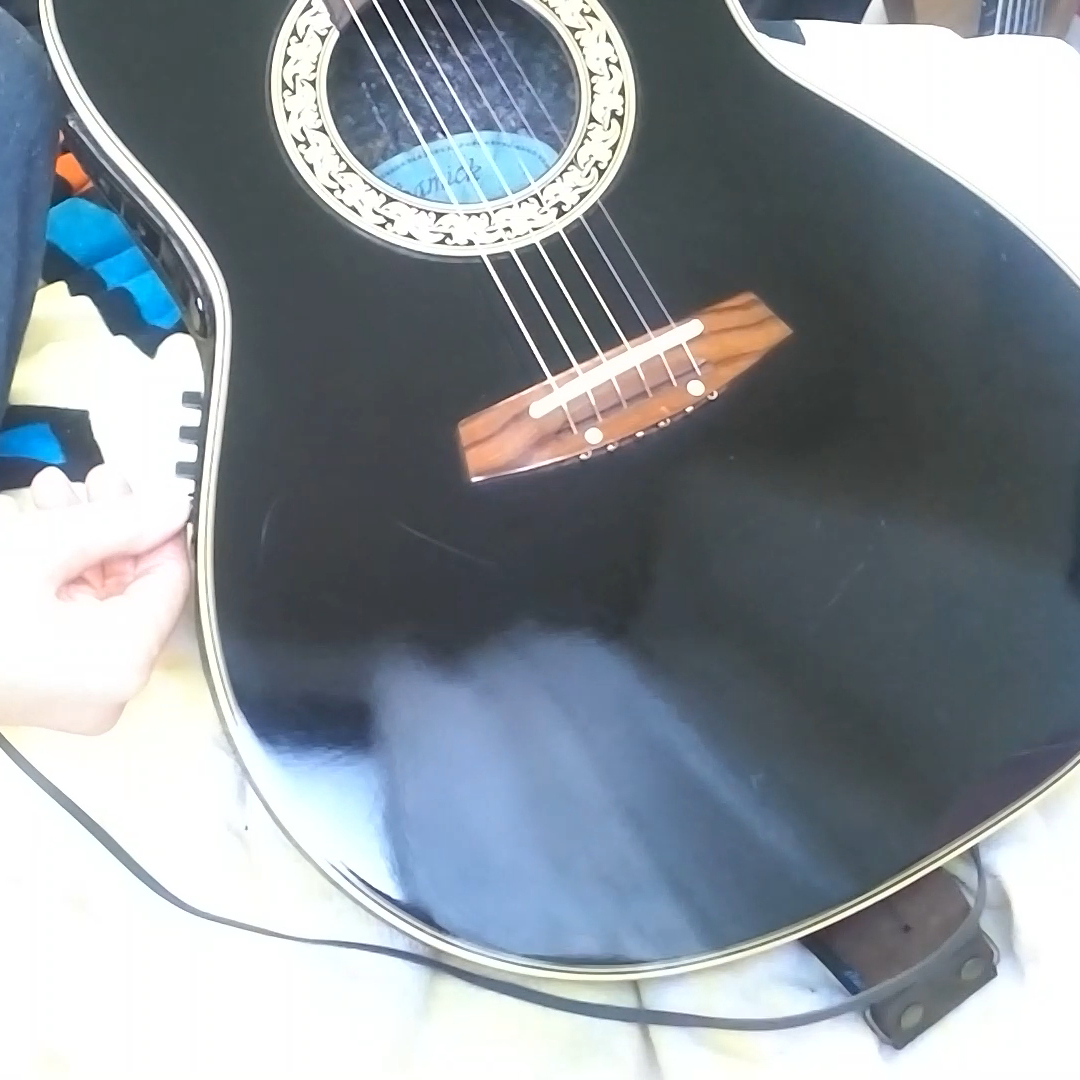

ボディをポリッシュクロスで拭いておきます。

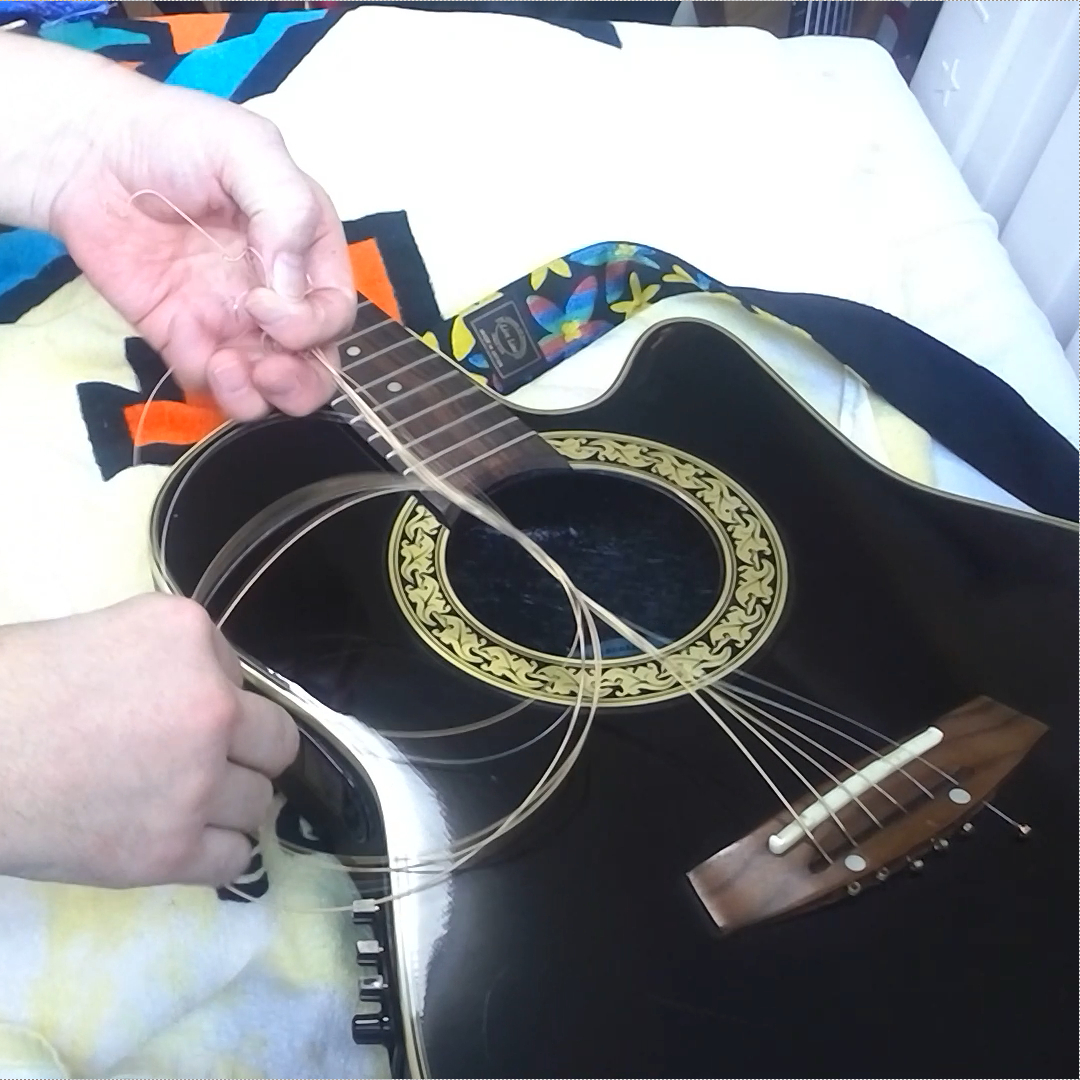

弦を付けましょう。

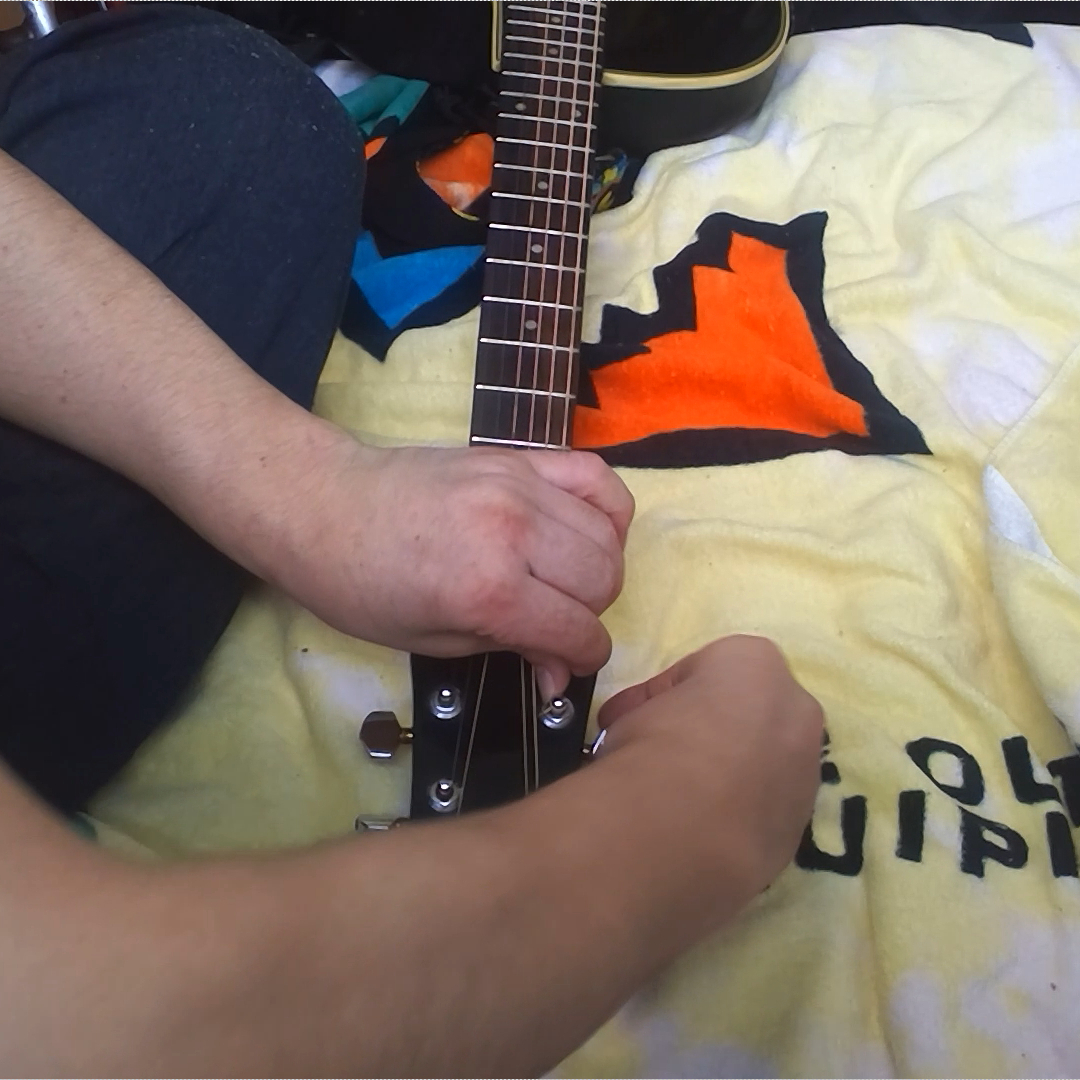

ペグに弦を巻いて弦を取り付けます。

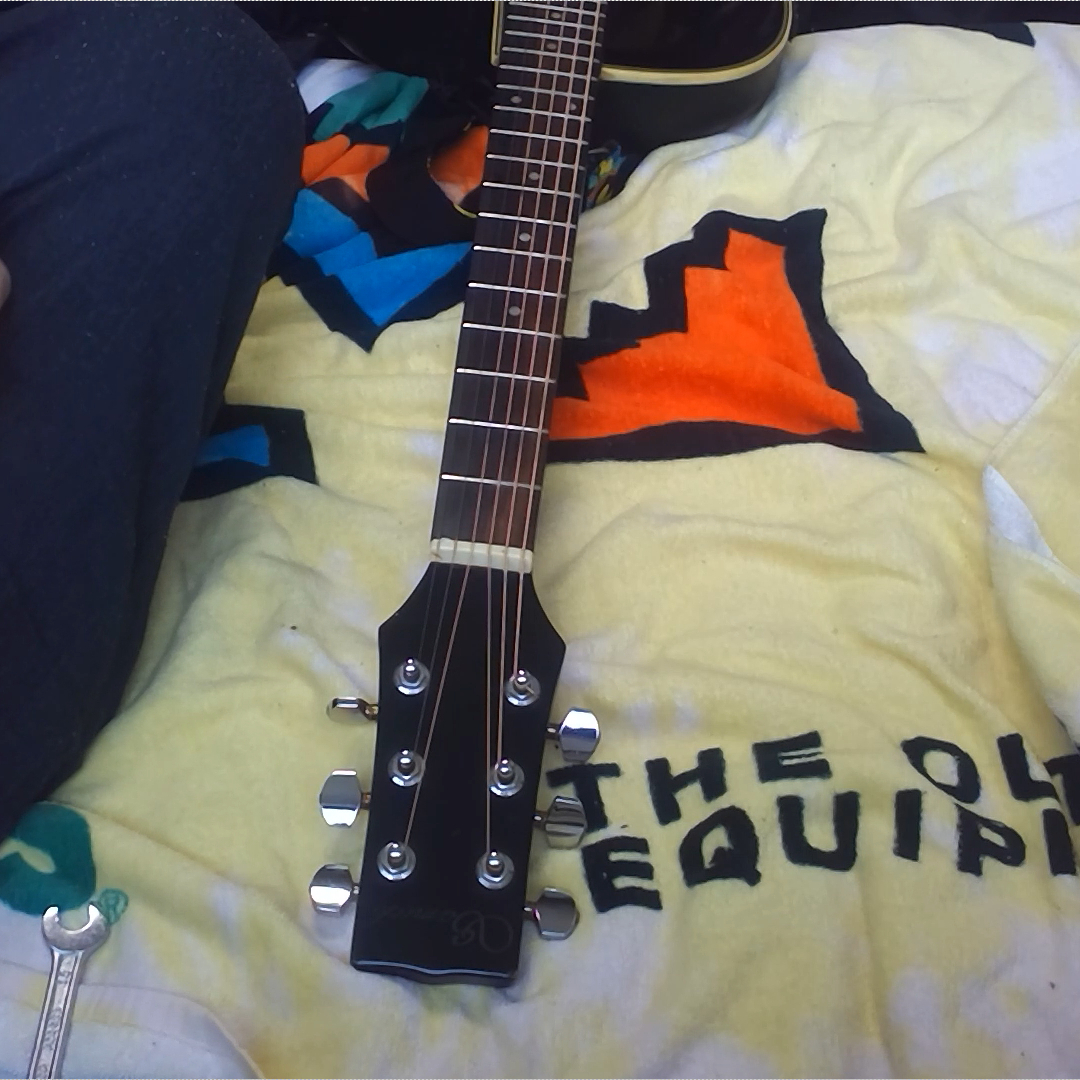

チューニングもしました。

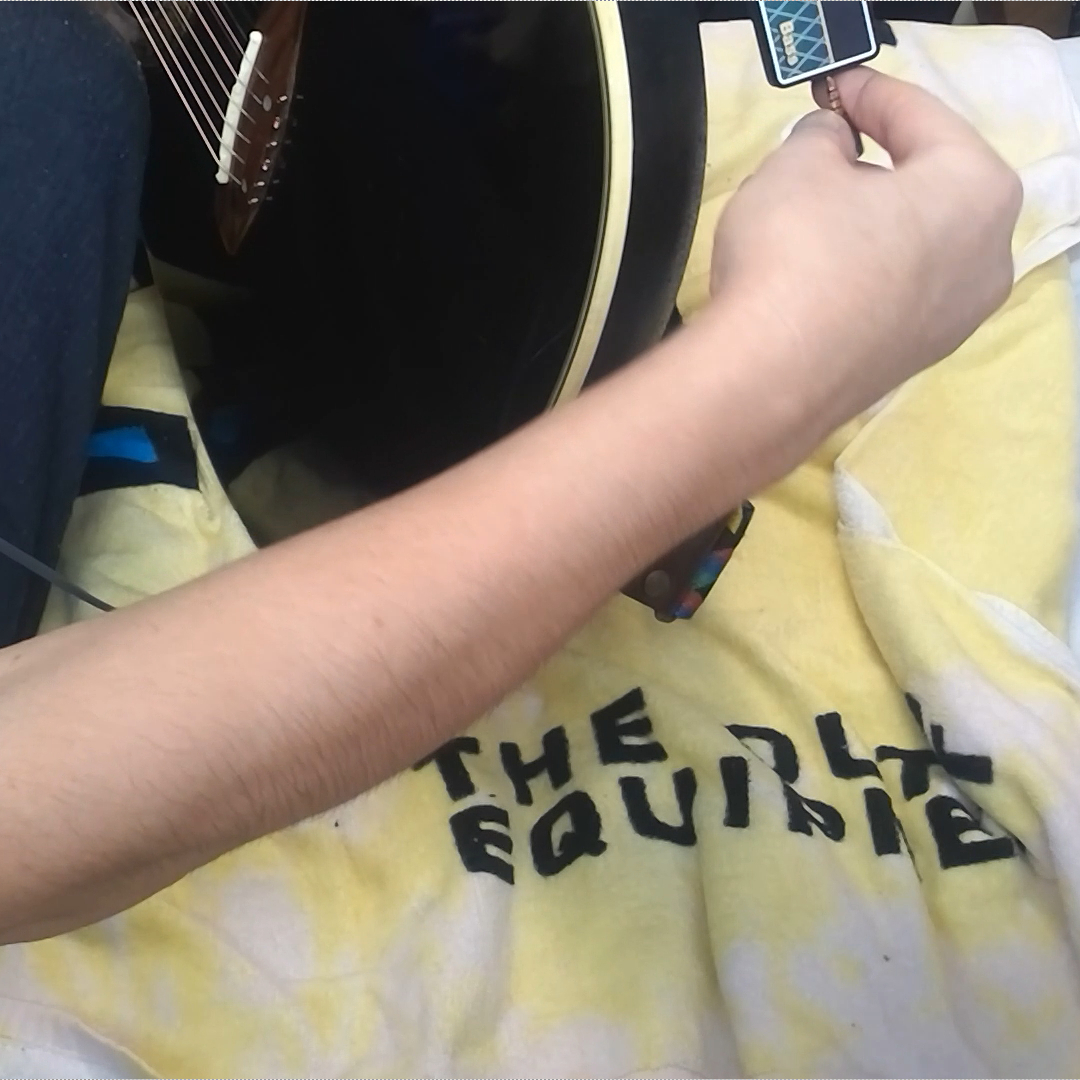

アンプの代わりに、ヘッドフォンアンプを使って動作確認をします。

はい、問題なく鳴っており全て完了しました。
